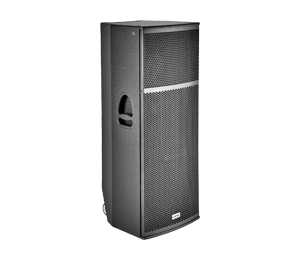

GXR-215
GXR 系列
高输出，自供电（带PFC的D类开关模式电源）。
描述
GXR-215外壳具有较好的功率尺寸比，它不需要携带外部放大器，是紧凑型便携式扩音系统的解决方案。具有 1400 W D 类放大器开关电源，带有 DSP 处理器和线性相位 FIR 滤波器。该系统可以实时在线控制。
它的底部有便于其移动的运输轮。它有一个尼龙底座，可以在运输和储存过程中保护。为了加强低频，您可以搭配 GXR-18S 低音炮单元使用。
概述
应用场合:
| → 剧院和礼堂 | |
| → 礼拜堂 | |
| → 中小型俱乐部和迪斯科舞厅 | |
| → 小型现场舞台/活动 | |
| → 正面/侧面增强 | |
| → 便携式扩声 |
说明书
|
单元 |
LF 2x15英寸（2.5英寸音圈））低音单元； |
|
频率范围 |
55 Hz - 20 kHz (-10dB) |
|
频率响应 |
60 Hz - 18 kHz (±3dB) |
|
声压值 |
131 dB |
|
覆盖角度 |
60°H x 50°V 恒定指向号角 |
|
功率放大器 |
1400 W D类，带开关电源和PFC |
|
中/低频功放 |
1 x 800 W |
|
高频功放 |
1 x 350 W @8Ω |
|
内部调节 |
内置 Lynx 处理器 DSPB-FL。96 KHz / 64 位双精度，带 FIR 滤波器线性相位的 DSP |
|
调节模块 |
带 2.8 英寸 IPS 屏幕的用户控制界面 |
|
控制接口 |
以太网（可选）/USB（DSP 编程） |
|
输入 |
模拟 / AES3（可选） |
|
电源 |
85 - 270 V，50 / 60 Hz，带功率因数校正 |
|
电源接口 |
16A Neutrik powerCON TRUN1链路输出 |
|
外观 |
高抗水性黑色涂料 |
|
材料 |
15mm优良桦木胶合板 |
|
规格 |
1140 × 444 × 486 mm (H × W × D) |
|
重量 |
45 kg （99 lbs） |
DSP 配置
DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标，您可进入以下功能界面：首页、设置、文件夹、配置和信息。请注意，每个机柜须通电才能操作设置。
如不做改变，显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例，每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
• 输入：你可以看到一个输入电平表。
• 输出：你有一个输出电平表 (0 dBu是放大器的峰值电平)，可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益，阈值，静音和延迟输入。
你也可以设置一个高通滤波，改变滤波器的类型，频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号，序列号，DSP固件和硬件版本，放大器模块型号与硬件版本，以及加速器的状态。
观看下面的教程，理解它是如何工作的：
更多功能
GXR-215 硬件
GXR-215 配件
AGR-10
用于 GXR-215 的吊环螺栓
FD-GXR215
GXR-215 尼龙保护罩
