CXA-12
CXA 系列
等曲率线阵列。高输出、自供电（带 PFC 的 D 类开关模式电源）、恒定曲率线阵列音箱。
描述

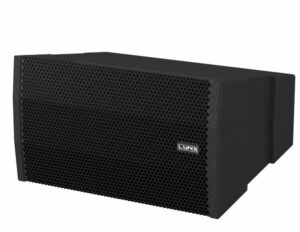

CXA-12 是一种 恒定曲率线阵列 音箱，可用于多种配置。
CXA-12 包含12英寸低/中频单元与1.4英寸高频单元多驱动波导系统。自供电，总功率为 1400W（D 类，带电源开关），带有 PFC 系统和带有线性相位 FIR 滤波器的 DSP 处理器。
它是各种应用的理想选择，允许您配置悬挂或堆叠等。 具齐全的配件，便于在巡回演出和固定安装中使用。
低频增强可以使用 CXA-18S 低音炮，与 CXA-12 一起悬挂或堆叠，无需锁具配件。
概述
|
CXA-12IN安装版本 |
|
|
•CXA-12IN 是 CXA-12 机柜的安装版本。此版本专为固定安装而设计。 |
|
|
•飞架 SV-CXAIN 是该版本的独特配件，它允许您在三个不同的位置之间进行选择，以更轻松地改变阵列的倾斜度。 |
|
|
•您将在手册中找到有关此功能的更多信息。 |
应用场合:
| → 现场活动 | |
| → 俱乐部 | |
| → 剧院 | |
| → 礼拜堂 | |
| → 固定安装 | |
| → 巡回演出 |
说明书
|
单元 |
LF 12″(2.5″音圈）低音单元； |
|
频率范围 |
60 Hz – 20 kHz (-10dB) |
|
频率响应 |
70 Hz – 18 kHz (±3dB) |
|
声压值 |
128 dB |
|
覆盖角度 |
100°H x 18°V |
|
功率放大器 |
1400W Class D，PFC |
|
低频放大器 |
1 x 800W |
|
高频放大器 |
1 x 600W |
|
内置处理 |
配置FIR滤波器的96 kHz / 64 bit双倍精度DSP |
|
外置模块 |
2.8英寸IPS屏幕的用户控制界面背面板LCD显示屏 |
|
控制接口 |
以太网 (OCS) 可选/USB（DSP 更新） |
|
电源 |
90-264V. 50/60 Hz，PFC |
|
输入 |
模拟/AES3（可选） |
|
电源接口 |
16A Neutrik powerCON TRUN1链路输出 |
|
外观 |
高抗水性黑色涂料 |
|
材料 |
15mm优良桦木胶合板 |
|

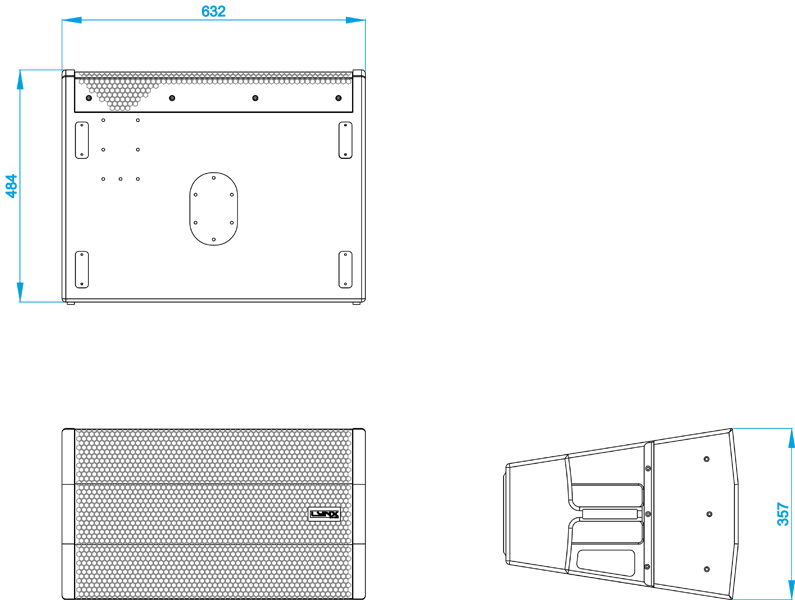

规格 |
357 x 632 x 484 mm (H x W x D) |
|
重量 |
31 kg（68 lbs） |
DSP 配置
DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标，您可进入以下功能界面：首页、设置、文件夹、配置和信息。请注意，每个机柜须通电才能操作设置。
如不做改变，显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例，每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
• 输入：你可以看到一个输入电平表。
• 输出：你有一个输出电平表 (0 dBu是放大器的峰值电平)，可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益，阈值，静音和延迟输入。
你也可以设置一个高通滤波，改变滤波器的类型，频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号，序列号，DSP固件和硬件版本，放大器模块型号与硬件版本，以及加速器的状态。
观看下面的教程，理解它是如何工作的：
更多功能
CXA-12 硬件
CXA-12 配件
BALL-PSR6
CXA-12和CXA-18S音箱带螺纹的球状插销

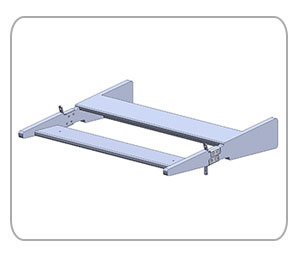

SV-CXA
可以吊装6个CXA-12的飞行框架
TU-C01
35毫米连接杆之间的与CXA-12卫星组合
TU-C02
M20子单位和CXA-12的支持组合带锁
SB-02
用于cax-12 35毫米轻量级铝制支架
FD-1CXA12NL
CXA-12 背板防雨罩
FC-3CXA12
可以装3个CXA-12飞机箱

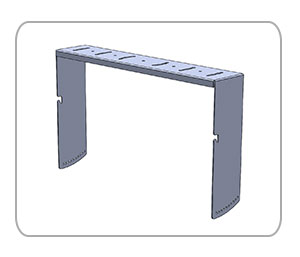

UBR-CXA12
CXA-12 天花板支架
ST-CXA12
0度堆叠适配器，用于 CXA-12 或 CXA-18S 以及 CXA-12
