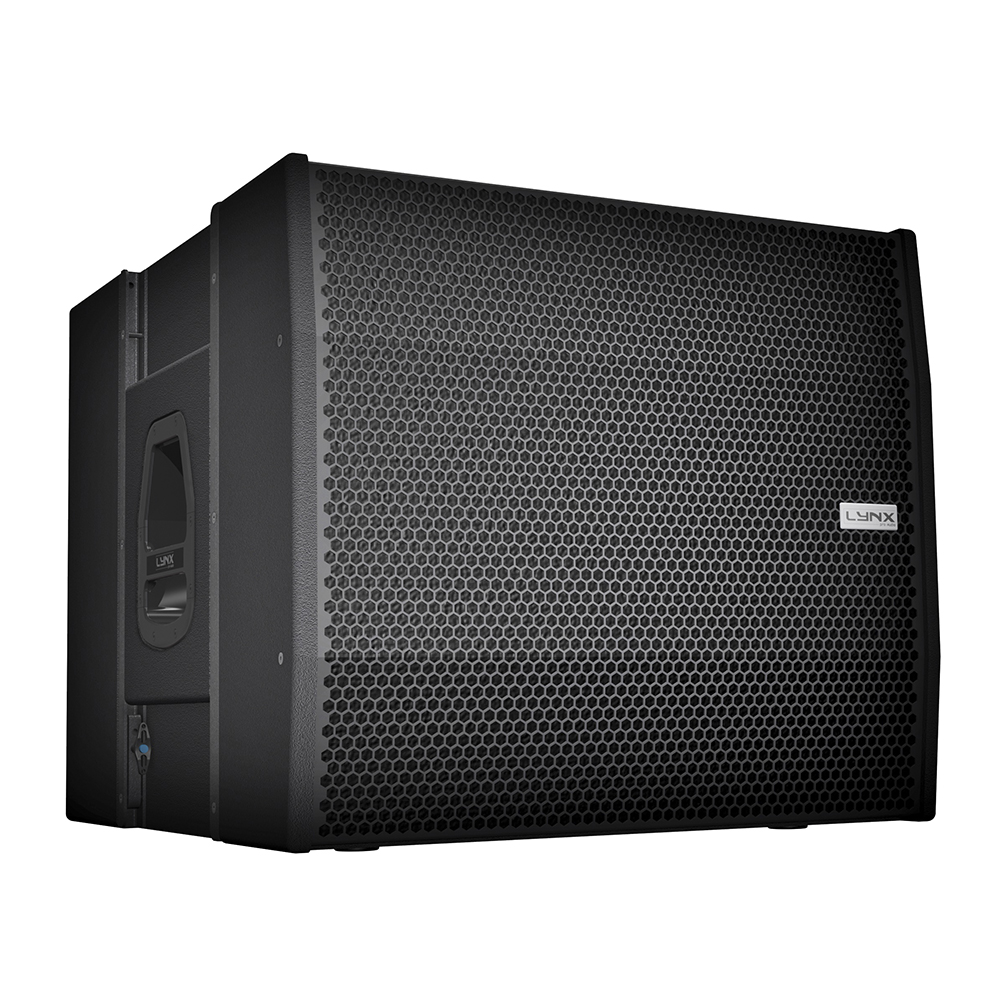

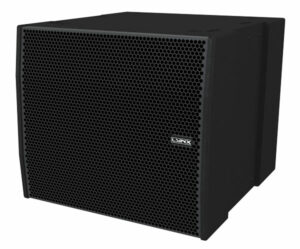

CXA-18S
CXA 系列
高输出、自供电（带 PFC 的 D 类开关模式电源）、全向低音炮。
用于 CXA-12 的有源紧凑型低音炮。
描述
高输出、自供电（带 PFC 的 D 类带开关模式电源）、全向低音炮。
由一个 18 英寸（4 英寸音圈）钕换能器组成。DSP 控制，1400W 功率放大器，132dB SPL。
CXA-18S 是一款 自供电低音炮 ，搭配 CXA-12 线阵列使用。
概述
|
CXA-18IN安装版本 |
|
|
•专为固定安装设计。 |
|
|
•飞架 SV-CXAIN 是该版本的独特配件，允许在三个不同的位置进行选择，以轻松地改变阵列的倾斜度。 |
|
|
•您将在手册中找到有关此功能的更多信息。 |
应用场合:
| → 现场活动 | |
| → 俱乐部 | |
| → 剧院 | |
| → 礼拜堂 | |
| → 固定安装 | |
| → 巡回演出 |
说明书
|
单元 |
LF 18″(4″音圈）钕磁铁低音单元 |
|
频率范围 |
30 Hz – 140 Hz (-10dB) |
|
频率响应 |
35 Hz – 125 Hz (±3dB) |
|
声压值 |
132 dB |
|
覆盖角度 |
全向 |
|
功率放大器 |
1400W D类，带开关电源和PFC |
|
低频功放 |
1 x 1400W |
|
内置处理 |
96 kHz / 64 bit双倍精度，带 FIR 滤波器线性相位的 DSP |
|
外置模块 |
2.8英寸IPS屏幕的用户控制界面背面板LCD显示屏 |
|
控制接口 |
以太网 (OCS) 可选/USB（DSP 更新） |
|
输入 |
模拟/AES3 可选 |
|
电源 |
90-264V. 50/60 Hz，PFC |
|
电源接口 |
16A Neutrik powerCON 链路输出 |
|
外观 |
高抗水性黑色涂料 |
|
材料 |
18mm优良桦木胶合板 |
|
规格 |
556 x 632 x 696 mm (H x W x D) |
|
重量 |
45 kg（99 lbs） |
DSP 配置

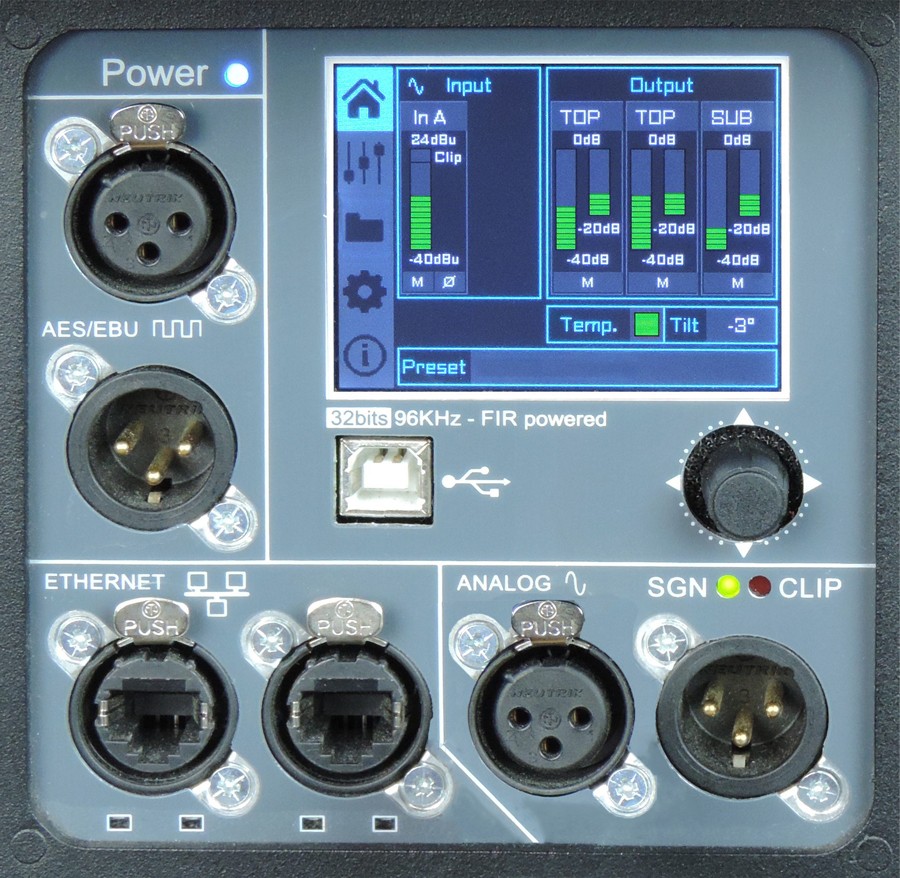

DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标，您可进入以下功能界面：首页、设置、文件夹、配置和信息。请注意，每个机柜须通电才能操作设置。
如不做改变，显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例，每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
• 输入：你可以看到一个输入电平表。
• 输出：你有一个输出电平表 (0 dBu是放大器的峰值电平)，可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益，阈值，静音和延迟输入。
你也可以设置一个高通滤波，改变滤波器的类型，频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号，序列号，DSP固件和硬件版本，放大器模块型号与硬件版本，以及加速器的状态。
观看下面的教程，理解它是如何工作的：
更多功能
CXA-18S 硬件
CXA-18S 配件
BALL-PSR6
CXA-12和CXA-18S音箱带螺纹的球状插销
SV-CXA
可以吊装4个CXA-18S的飞行框架

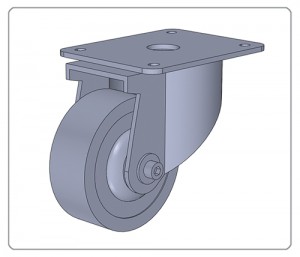

GR-18WKIT
四轮配件
FD-1CXA18SNL
CXA-18S后面板防雨罩
FD-CXA18S
CXA-18S的防尘罩
本系列其他产品

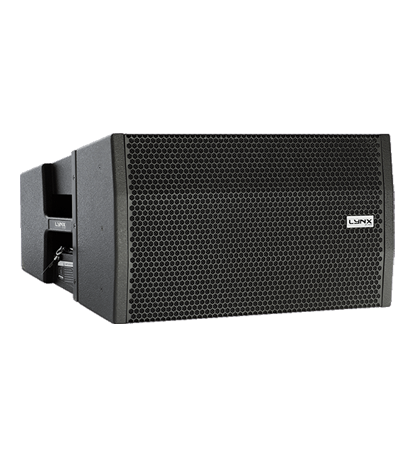

12＂(2.5＂音圈）低音，1.4″高音，128dB SPL
