Ionic 18S

Ionic 系列

紧凑、自供电(带 PFC 的 D 类开关模式电源)、全向低音炮。

描述

ionic-18S 是 Ionic 系列的有源低音炮。结构紧凑,模块化和功能强大。完整系列包括两个音柱扬声器和两个低音炮。

ionic-18S 使用 1 x 18“(3” 音圈)钕制换能器,提供 132dB SPL 的紧凑低音炮。电源模块(带开关电源的 D 类)包括一个数字信号处理器,它提供不同的预设,以覆盖与音柱扬声器相辅相成的各种声音应用。

ionic-18S 为固定安装和便携式应用提供快速简便的设置。

概述

N

应用场合:

广播系统

俱乐部和剧院

教堂

艺人、乐队、DJ

公共建筑

商业综合体

说明书



单元

LF 1×18"(3"音圈)低音单元

频率范围

38 Hz - 250 Hz (-10dB)

频率响应

42 Hz - 250 Hz (±3dB)

声压值

132 dB 峰值

覆盖角度

全向

功率放大器

2400 W Class D带开关电源 与 PFC

低频功放

1 × 1400 W

高频功放

2 × 600 W @4Ω

内部调节

96 kHz / 64 bit 双倍精度,带FIR滤波器线性相位的DSP

调节模块

2.8英寸IPS屏幕的用户控制界面

控制接口

以太网(OSC)选配,USB(DSP编程)

输入

模拟/AES3(可选)

电源

85 - 270 V,50 / 60 Hz ,PFC

电源接口

16A Neutrik powerCON TRUE1链路输出

外观

聚脲涂层,黑色

材料

15mm优良桦木胶合板

规格

513 x 505 x 704 mm (H x W x D)

重量

37 kg (81.5 lbs)

 DSP 配置

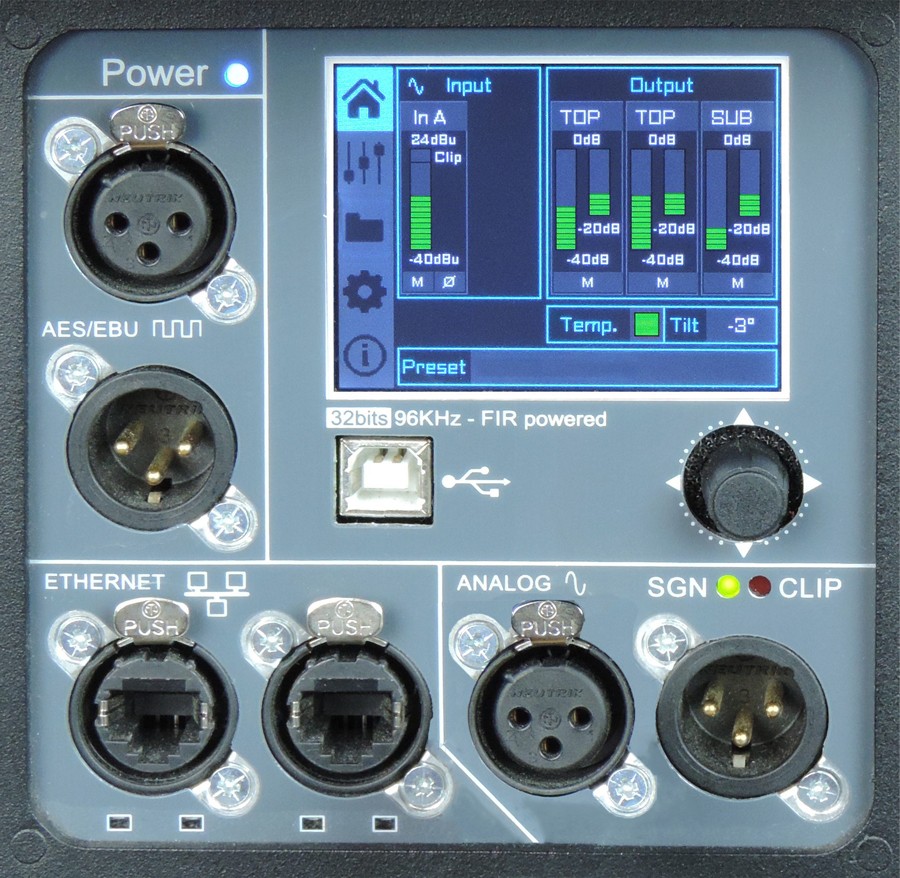

DSP模块配置面板

您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。

移动旋钮选择屏幕左侧的图标,您可进入以下功能界面:首页、设置、文件夹、配置和信息。请注意,每个机柜须通电才能操作设置。

如不做改变,显示将自动变暗。按下旋钮就可以再次进入设置。

下面的屏幕只是一个示例,每个机柜可能略有不同。



首页

在主界面可以看到机柜的输入与输出情况。

输入:你可以看到一个输入电平表。

输出:你有一个输出电平表 (0 dBu是放大器的峰值电平),可以检查压缩器和控制动态活动。

设置

这个面板允许你改变增益,阈值,静音和延迟输入。

你也可以设置一个高通滤波,改变滤波器的类型,频率和阶数。

文件夹

文件夹显示预设的名称及其描述。

使用旋钮可以改变预设。


配置

该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。

这里是输入选项。可以为通道1或通道2选择模拟或AES3。


信息

至后一屏显示机柜各部件的基本信息。

在这里您可以看到机柜型号,序列号,DSP固件和硬件版本,放大器模块型号与硬件版本,以及加速器的状态。


观看下面的教程,理解它是如何工作的:

更多功能

Ionic 18S 硬件
Ionic 18S 配件

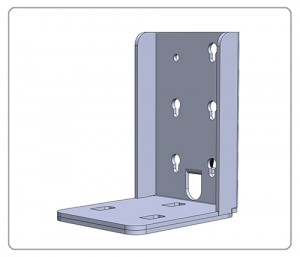

SV-I2S

卫星转接器

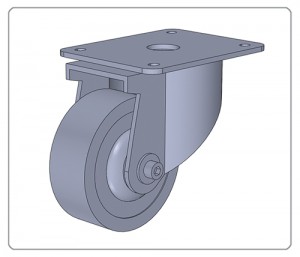

GR-18WKIT
