Ionic 12S
Ionic 系列
紧凑、自供电（带 PFC 的 D 类开关模式电源）、全向低音炮。
描述

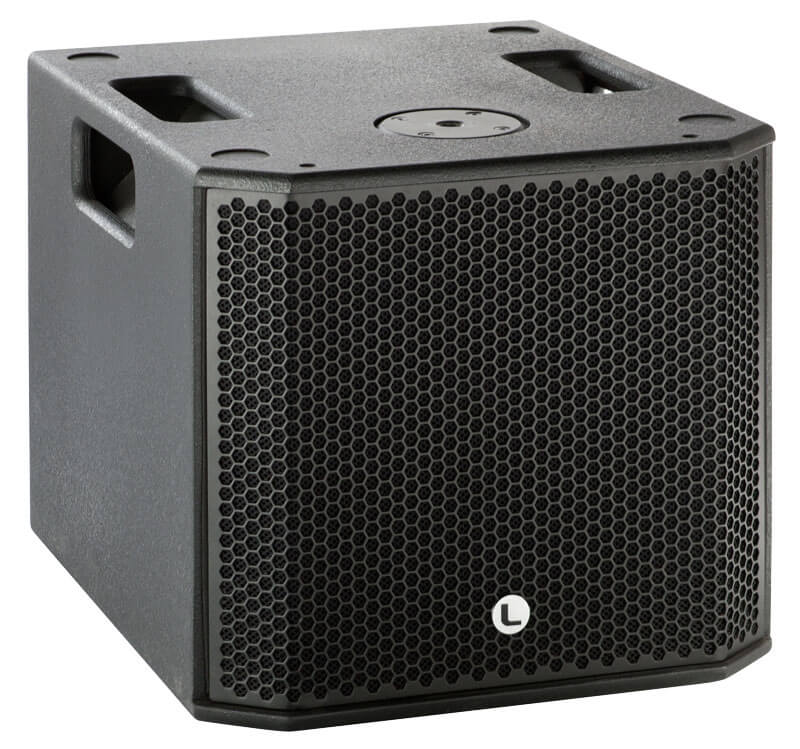

ionic-12S 是 Ionic 系列的有源低音炮。结构紧凑，模块化和功能强大。完整系列包括两个音柱扬声器和两个低音炮。
ionic-12S 使用 1 x 12“（3” 音圈）钕制换能器，提供 127dB SPL 的紧凑低音炮。电源模块（带开关电源的 D 类）包括一个数字信号处理器，它提供不同的预设，以覆盖与音柱扬声器相辅相成的各种声音应用。
Ionic-12S 为固定安装和便携式应用提供快速简便的设置。
概述
应用场合:
→ 广播系统
→ 俱乐部和剧院
→ 教堂
→ 艺人、乐队、DJ
→ 公共建筑
→ 商业综合体
说明书
|
单元 |
LF 1×12"（3"音圈）低音单元 |
|
频率范围 |
40 Hz - 250 Hz (-10dB) |
|
频率响应 |
46 Hz - 250 Hz (±3dB) |
|
声压值 |
127 dB |
|
覆盖角度 |
全向 |
|
功率放大器 |
1400 W Class D带开关电源 与 PFC |
|
低频功放 |
1 × 700 W |
|
高频功放 |
1 × 700 W @8Ω |
|
内部调节 |
96 kHz / 64 bit 双倍精度，带FIR滤波器线性相位的DSP |
|
调节模块 |
2.8英寸IPS屏幕的用户控制界面 |
|
控制接口 |
以太网（OSC）选配，USB（DSP编程） |
|
输入 |
模拟/AES3（可选） |
|
电源 |
85 - 270 V，50 / 60 Hz ，PFC |
|
电源接口 |
16A Neutrik powerCON TRUE1链路输出 |
|
外观 |
聚脲涂层，黑色 |
|
材料 |
15mm优良桦木胶合板 |
|
规格 |
407 × 440 × 520 mm (H × W × D) |
|
重量 |
23 kg（50.6 lbs） |
DSP 配置

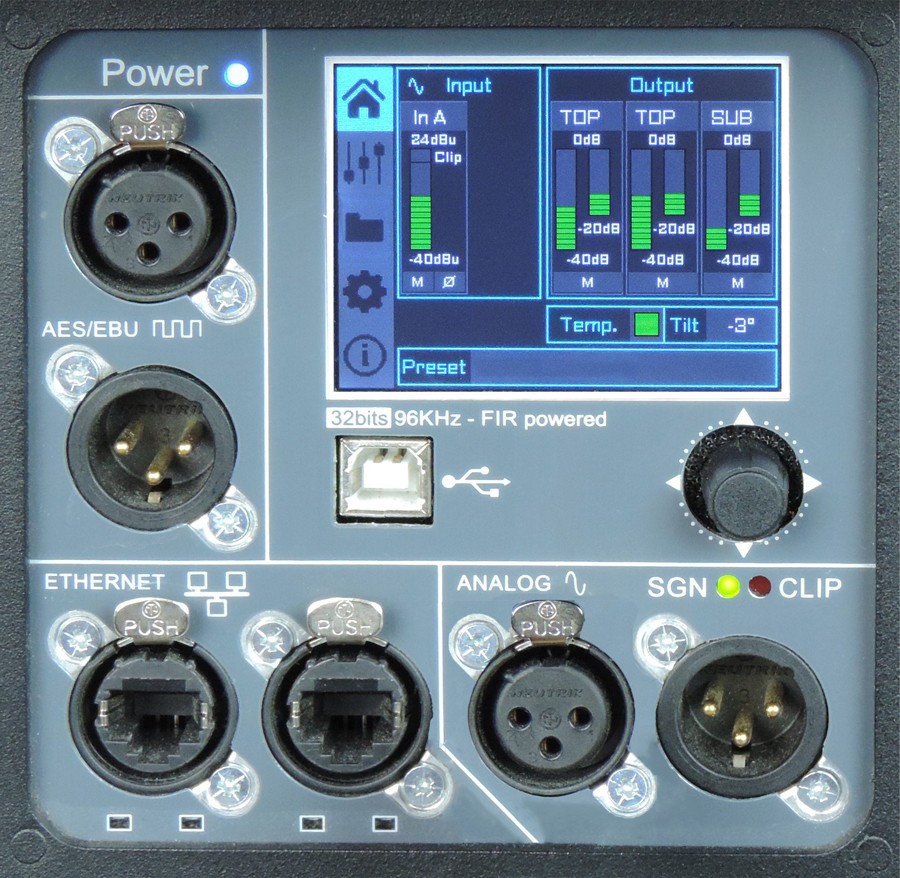

DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标，您可进入以下功能界面：首页、设置、文件夹、配置和信息。请注意，每个机柜须通电才能操作设置。
如不做改变，显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例，每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
输入：你可以看到一个输入电平表。
输出：你有一个输出电平表 (0 dBu是放大器的峰值电平)，可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益，阈值，静音和延迟输入。
你也可以设置一个高通滤波，改变滤波器的类型，频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号，序列号，DSP固件和硬件版本，放大器模块型号与硬件版本，以及加速器的状态。
观看下面的教程，理解它是如何工作的：
