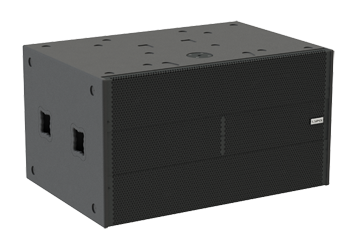

GXR-D18A
GXR 系列
高输出低音炮，自供电 D 类，配备两个 18 英寸（4 英寸音圈）扬声器。DSP 控制功率为 3000W、135 dB SPL。
描述
GXR-D18A 是 GXR 线性阵列系统的一部分（适合紧凑型线阵列的安装项目和现场活动）。这款低音炮是低频增强的解决方案。
GXR-D18A 是一款自供电 3000 W（D 类）扬声器，使用两个 18英寸 （4英寸线圈） 低频驱动器。GXR-D18A 低音炮为可堆叠使用，易于使用和控制，无需任何外部放大器。
GXR-D18A有多种吊挂硬件和配件可供选择：运输推车，尼龙保护罩，雨罩等。
概述
应用场合:
| → 现场扩音 | |
| → 俱乐部 | |
| → 剧院 | |
| → 礼拜堂 | |
| → 固定安装 | |
| → 流动演出 |
说明书
|
单元 |
LF 2x18英寸（4英寸音圈）低音单元； |
|
频率范围 |
30 Hz - 120 Hz (-10dB) |
|
频率响应 |
35 Hz - 100 Hz (±3dB) |
|
声压值 |
135 dB / 141 dB 峰值 |
|
覆盖角度 |
全向 |
|
功率放大器 |
3000 W D 类，带开关电源和 PFC |
|
中/低频功放 |
1 x 3000 W |
|
内部调节 |
96 KHz / 64 位双精度，带 FIR 滤波器线性相位的 DSP |
|
调节模块 |
带 2.8 英寸 IPS 屏幕的用户控制界面 |
|
控制接口 |
以太网 （OCS） / USB（DSP 更新） |
|
输入 |
模拟 / AES3 可选 |
|
电源 |
90 - 264 V，50 / 60 Hz ，带功率因数校正 |
|
电源接口 |
16A Neutrik powerCON TRUE1链路输出 |
|
外观 |
高抗水性黑色涂料 |
|
材料 |
18mm优良桦木胶合板 |
|

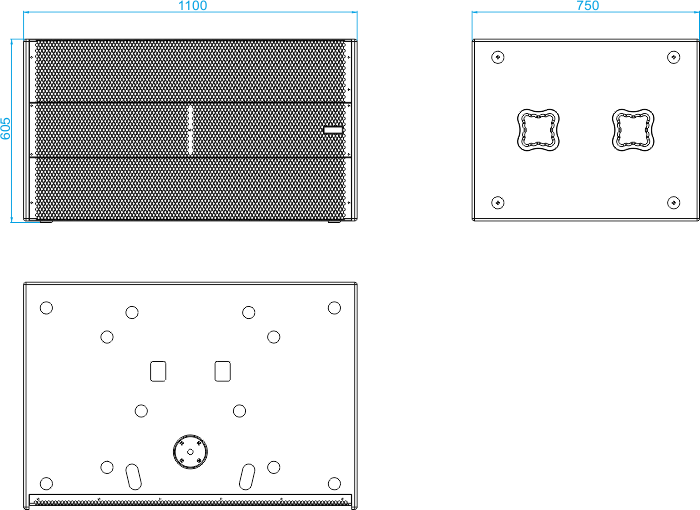

规格 |
605 x 1100 x 750 mm (H × W × D) |
|
重量 |
92 kg (202 lbs) |
DSP 配置
DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标，您可进入以下功能界面：首页、设置、文件夹、配置和信息。请注意，每个机柜须通电才能操作设置。
如不做改变，显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例，每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
• 输入：你可以看到一个输入电平表。
• 输出：你有一个输出电平表 (0 dBu是放大器的峰值电平)，可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益，阈值，静音和延迟输入。
你也可以设置一个高通滤波，改变滤波器的类型，频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号，序列号，DSP固件和硬件版本，放大器模块型号与硬件版本，以及加速器的状态。
观看下面的教程，理解它是如何工作的：
更多功能
GXR-D18A 硬件
GXR-D18A 配件
CA-GXRD18
用于 GXR-D18A 的运输推车
FFD-GXRD18NL
GXR-D18A 后面板的防雨罩
FD-GXRD18/2，FD-GXRD18/3
用于 2 或 3 个 GXR-D18A 低音炮的尼龙保护罩
GR-18WKIT
用于低音炮 GXR-D15A 和 GXR-D18A 的轮子套件
