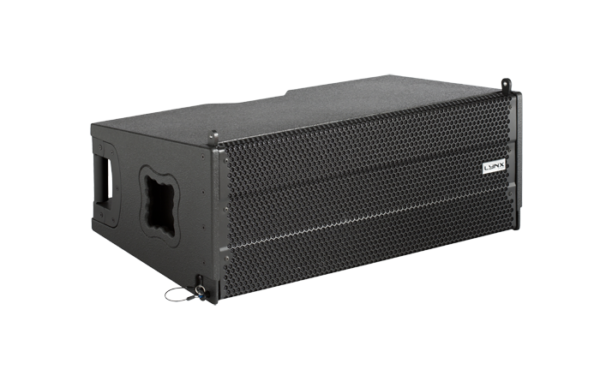

GXR-LA210A
GXR 系列
紧凑的自供电 D 类有源线阵列，配备两个 10 英寸扬声器（2 英寸音圈）。对于高频，它使用波导（100°H x 10°V）的1.4“输出压缩驱动器。紧凑型且高功率水平。
也可提供双功放。
描述
GXR-LA210A 是强大而紧凑的线性阵列的安装项目和现场活动的解决方案。
GXR-LA210A 是一款自供电（D 类）双向有源线阵列，紧凑且高功率水平。它使用两个 10 英寸（2 英寸线圈）扬声器用于低/中频。对于高频，它使用1.4“输出压缩驱动器与波导耦合，提供100°H x 10°V覆盖范围。
该系统易于使用，无需任何外部放大器即可控制。要扩展低频响应，有 2 个选项。GXR-D15A 设计为与 GXR-LA210A 结合飞行或堆叠组合，当需要低音炮时，建议使用 GXR-D18A。
GXR-LA210A提供一系列吊挂硬件和配件：飞行架，运输小车，尼龙保护罩，雨罩等。
概述
应用场合:
| → 户外活动 | |
| → 礼拜堂 | |
| → 礼堂 | |
| → 大型体育场/竞技场 | |
| → 室内直播扩音 | |
| → 剧院 |
说明书
|
单元 |
LF 2x10英寸（2英寸音圈）低音单元； |
|
频率范围 |
60 Hz - 20 kHz (-10dB) |
|
频率响应 |
68 Hz - 18 kHz (±3dB) |
|
声压值 |
135 dB |
|
覆盖角度 |
100° H × 10° V |
|
功率放大器 |
1400 W D类（带开关电源）与 PFC |
|
低频功放 |
1 x 800 W，1600 W 峰值 |
|
高频功放 |
1 x 600 W，1200 W 峰值 |
|
内部调节 |
内置 Lynx 处理器 DSPB-FL。96 KHz / 64 位双精度，带 FIR 滤波器线性相位的 DSP |
|
调节模块 |
2.8 英寸 IPS 屏幕的用户控制界面 |
|
控制接口 |
以太网（可选）/USB（DSP 编程） |
|
输入 |
模拟 / AES3（可选） |
|
电源 |
90 - 264 V，50 / 60 Hz，带功率因数校正 |
|
电源接口 |
16A Neutrik powerCON TRUN1链路输出 |
|
外观 |
高抗水性黑色涂料 |
|
材料 |
15mm优良桦木胶合板 |
|
规格 |
298 × 790 × 436 mm (H × W × D) |
|
重量 |
31 kg （ 68.2 lbs） |
DSP 配置
DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标，您可进入以下功能界面：首页、设置、文件夹、配置和信息。请注意，每个机柜须通电才能操作设置。
如不做改变，显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例，每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
• 输入：你可以看到一个输入电平表。
• 输出：你有一个输出电平表 (0 dBu是放大器的峰值电平)，可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益，阈值，静音和延迟输入。
你也可以设置一个高通滤波，改变滤波器的类型，频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号，序列号，DSP固件和硬件版本，放大器模块型号与硬件版本，以及加速器的状态。
观看下面的教程，理解它是如何工作的：
更多功能

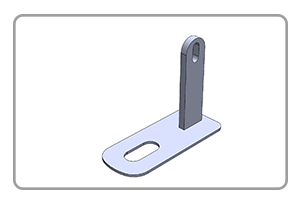

GXR-LA210A 硬件
GXR-LA210A 配件
SV-GXR
GXR-LA210A/GXR-D15A的飞架和堆垛系统。您可以将此框架用于地面堆栈或索具。
FC-GXRLA210
GXR-LA210A 的飞行箱
CA-GXRLA210
用于 用于 GXR-LA210A 的运输推车
FD-GXRLA210NL
GXR-LA210A 后面板的防雨罩
TFD-GXRLA210
尼龙保护盖，适用于 4 个 GXR-LA210A
GXR-GSKIT
接地堆栈套件，可直接或与 GXR-D18S 一起堆叠 GXR-LA210A
