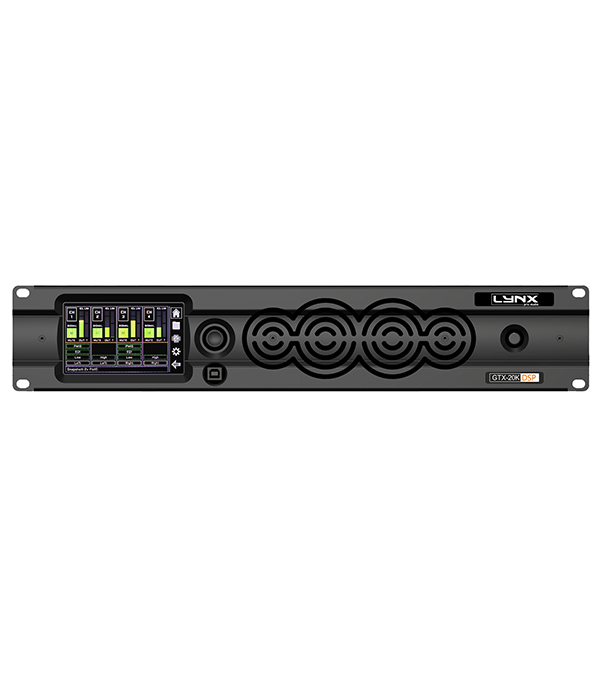

GTX 系列
Amplifiers 功放
描述
GTX系列是4通道高功率电平放大器，专为满足流动演出要求而设计。
它配备高性能 96kHz FIR-DSP，大型 IPS 显示屏和电容式触摸屏用户界面。
在设计中，它已实现先进的音频功率控制管理，通过DSP配置如何根据用户需求在通道之间共享功率，从而可以在一个通道中获得峰值功率。
GTX 功放具有 Dante 网络 （AES67） 和 AES3 数字输入（可选） 。
概述
数字信号处理器规格
整体：
- 高性能 96 KHz/24 位模数转换器
- 64 位双精度 96 KHz DSP 工艺
- 0.85 ms 至小进程延迟时间
- 自定义 FIR 工艺，多达 1000 个
- Dante 和 AES3 输入版本
输入部分 （x4）：
- 增益、静音和相位反转
- 输入延迟：在 A 中： 114 米（333 毫秒）。在 B/C/D：31 米（90 毫秒）。
- 输入均衡器：16个滤波器
输出部分 （x4）：
- 分频滤波器：FIR 和 IIR（高达 48dB/倍频程）
- 输出延迟：每通道 0 至 31 米 （90毫秒）
- 输出 IIR 均衡器：每通道 12 个滤波器
- 输出FIR均衡器：每通道20个滤波器或自定义。多达 1000 次
- 每通道的RMS和峰值限幅器
通信：
- 用于连接的双端口以太网交换机
- UBS 2.0 Type B
其他：
- 100 个制造商系统预设内存库
- 20 个用户预设内存库
- 20 个用户快照内存库
- 制造商/用户密码
- 均衡、增益和延迟的用户控制组
- 图书馆的区域管理和警报信息
- Smaart分析软件集成
应用场合:
| → 适配各种流动演出场所使用 |
说明书
| GTX-5K | GTX-10K | GTX-14K | GTX-20K | |
| 输出功率 | ||||
| @ 2 欧姆 |
4 x 1250 W 1 x 1250 W |
4 x 2500 W 1 x 2500 W |
4 x 3500 W 1 x 3500 W |
4 x 5000 W 1 x 5000 W |
| @ 4 欧姆 |
4 x 1250 W 1 x 2500 W |
4 x 2500 W 1 x 2500 W |
4 x 3500 W 1 x 3750 W |
4 x 5000 W 1 x 6000 W |
| @ 8 欧姆 |
4 x 1250 W 1 x 1250 W |
4 x 1250 W 1 x 1300 W |
4 x 1800 W 1 x 1900 W |
4 x 2500 W 1 x 3000 W |
| 桥 @ 4 欧姆 | 2 x 2500 W | 2 x 5000 W | 2 x 7000 W | 2 x 10000 W |
| 桥 @ 8 欧姆 | 2 x 2500 W | 2 x 5000 W | 2 x 7000 W | 2 x 10000 W |
| 高阻100V |
4 x 1250 W 1 x 1250 W |
4 x 2500 W 1 x 2500 W |
4 x 3500 W 1 x 4200 W |
4 x 5000 W 1 x 5000 W |
| 高阻70V |
4 x 1250 W 1 x 1250 W |
4 x 2500 W 1 x 2500 W |
4 x 2950 W 1 x 2950 W |
4 x 3500 W 1 x 3500 W |
| 峰值输出电压 | ||||
| 150 V 峰值 | 189 V 峰值 | 235 V 峰值 | ||
| 峰值输出电流 | ||||
| 36 A 峰值 | 50 A 峰值 | 59 A 峰值 | 71 A 峰值 | |
| 总谐波失真 | ||||
| 20 Hz – 20 KHz | 少于0.05% | |||
| 串扰 | ||||
| 20 Hz-1 KHz | 大于70dB | |||
| 电压增益 | ||||
| 26 - 44 dB | ||||
| 信噪比 | ||||
| 20 Hz-20 KHz | 111 dB | 113 dB | 115 dB | |
| 工作电压 （50Hz-60Hz） | 90 V - 265 V 交流 | |||
| 1/8 额定功率 （230V， @4 欧姆） | 3.7 A | 7.3 A | 10 A | 14 A |
| 体积 | ||||
| 宽 x 高 x 深（毫米） | 约 483 x 88.9 x 355 | |||
| 宽 x 高 x 深（英寸） | 约 19 x 3.5 x 13.9 | |||
| 重量 | ||||
| 6.5 公斤 /7 公斤 / 15.4 磅 | 7.5 公斤 / 16.5磅 | |||
| 保护 | ||||
| 软启动、导通关断瞬变、过热、直流、射频、短路、开路或不匹配负载、ICL 和 PMS | ||||
DSP 配置
DSP模块配置面板
使用 OCS 和放大器显示进行 DSP 管理
两种工作模式：用户和进阶
用户功能：
- 输入路由矩阵模拟/Dante/AES3
- 输入均衡器部分，带 8 个滤波器和 20 个存储器
- 输入均衡器用户部分
- 系统预设选择（锁定/解锁）
- 快照库管理多达 20 个预设
- 主控制组
进阶功能：
- 输入均衡器模式部分创建，至多20个预设
- 路由部分（锁定/解锁）
- IIR 均衡器部分：XOver、增益、延迟和 7 个均衡器滤波器
- FIR 均衡器部分：线性相位 XOver 和 EQ 滤波器，或定制多达 1000 个
- 有效值和峰值动态控制
- 快照预设库管理多达 20 个预设（锁定/解锁）
- 系统预设库管理多达 100 个预设
- 5 安保级别定义以限定用户功能

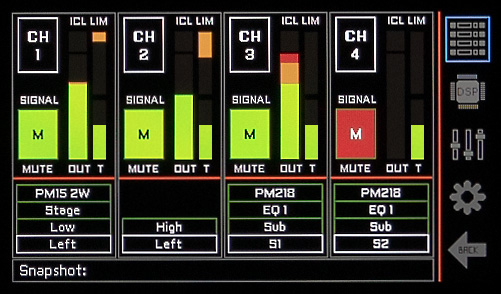

主屏幕
具有以下选项的主屏幕：
- 信号限定级别
- 输出设备电平
- 温度水平
- 剪辑指示器
- 静音按钮/通道输出信号
- 选择系统、用途和方式名称
- 用户输出名称标签

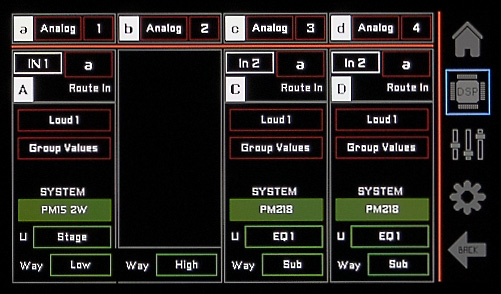

数字信号处理器编辑屏幕
要加载系统预设和使用以及更改用户均衡器的屏幕，列出了以下选项：
- 输入源选择
- 输入通道选择
- 用户输入名称标签
- 输入过程选择
- 用户均衡选择
- 分组过程值
- 频道加入
- 系统选择
- 使用选择
- 方式选择

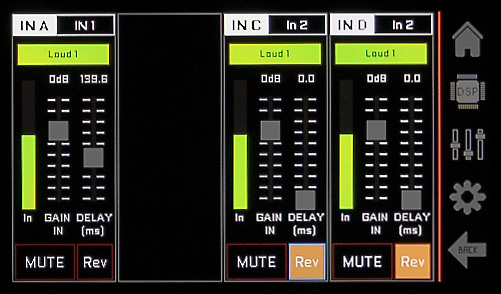

均衡器
用户均衡器屏幕屏幕 要更改用户增益和延迟的屏幕，列出了以下选项：
- 输入电平过程
- 选择用户输入增益
- 选择用户延迟值
- 输入静音
- 输入信号
- 每个通道的用户均衡器调整

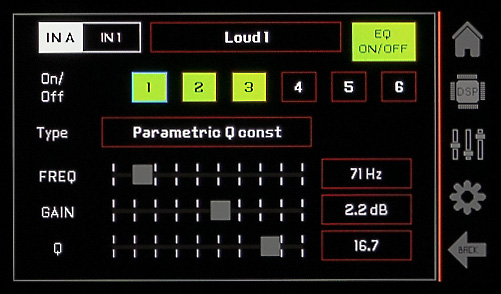

EQ屏幕
访问和修改用户EQ的屏幕，列出了以下选项：
- 6种参数均衡器
- 高通滤波器
- 16种EQ类型选择
- 增益、Q和频率控制
- 一般均衡器旁路
