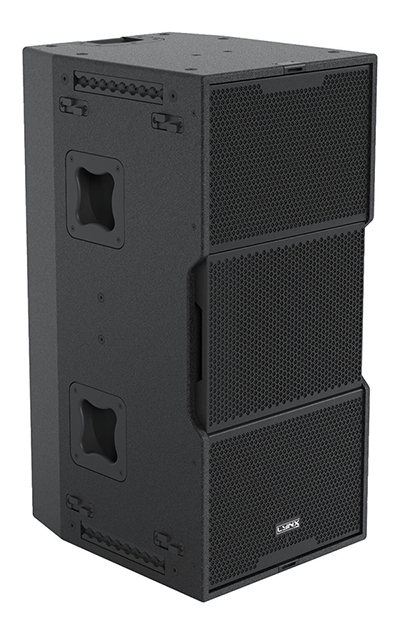

CPS-214
CPS 系列
DSP 集成同轴点声源
紧凑且强大的3路，自供电（6000 W Class-D with PFC），DSP集成同轴点源元件。双高功率 14 英寸钕磁钢换能器和独特的 2 英寸出口喉部（HF 1.75 英寸音圈/MF 3.5 英寸音圈）同轴钕磁钢压缩驱动器。
描述
CPS-214是一款高输出紧凑且强大的3路，自供电，DSP集成，对称同轴点源元件，专为大型巡演和固定安装而设计。
它使用两个低失真 14 英寸（4 英寸 DUO 双层音圈）定制扬声器作为低频扬声器，采用 Malt Cross 冷却技术、FEA 优化的钕磁铁电路、铝制解调环和防风雨锥体。
对于中/高频，它使用超轻的 2 英寸出口喉咙双振膜同轴压缩驱动器。 独特的音圈技术采用轻质铜包铝线，内外缠绕在 Kapton 成型器中，以改善散热，大大提高驱动器的声学输出和可靠性，同时至大地减少功率压缩。
较大的环形中频振膜覆盖 300Hz 至 7KHz 的频率范围，具有平滑、线性的响应。用于高频的超轻环形振膜提供的瞬态响应，在 6KHz 至 22Khz 范围内具有非常高的效率。每个驱动器都集成了两个子系统，覆盖了较小的频率范围，以增加功率处理、高动态和低失真，并提供相位一致性和时间对齐，而不会出现多源干扰的问题。
6000W 2 通道 D 类功放具有 PFC（功率因数校正）功能，可提供效率和系统性能，同时显著降低功耗。该系统模块具有热保护、短路保护和过载保护功能，可提供声音性能。结合我们新一代的 64 位/96KHz 处理器，系统电子元件不仅得到了保护，而且得到了至佳性能的进一步保证。
我们的DSP由Lynx Pro Audio工程师内部设计，提供了至新的数字处理技术，如FIR滤波器，提供线性相位和频率响应。至新的32位/96KHZ AD/DA转换器使该系统成为市场上创新的点源系统之一，从而产生原始的音质。
2.8 英寸 IPS 用户界面位于外壳的后面板上，并具有多功能纵杆控制，使用户能够控制、选择和/或调整参数，例如箱体预设、增益、延迟和输入 EQ（请参阅用户手册）。两个以太网端口使系统能够通过 OCS 平台进行控制，以便更轻松地对准、监控和处理机柜，以及新的 Rainbow 3D 预测软件，提供完整的系统设计工具。

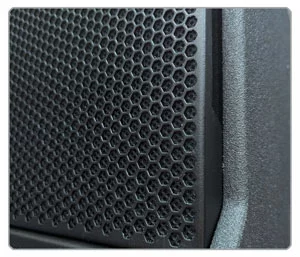

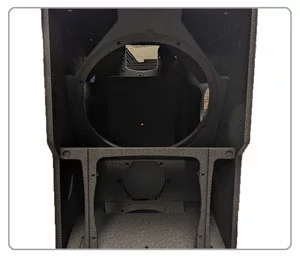

外壳由桦木胶合板制成，并涂有聚脲涂层，以提供更耐用的时间和防风雨保护。
概述
•非凡的功率尺寸比 | |
•独特的 2 英寸双振膜压缩驱动器 | |
•集成数字处理器（64 位/96 KHz），带 FIR 线性相位滤波 | |
•FIR 线性相位滤波 | |
•采用桦木胶合板和聚脲表面的人体工程学设计 | |
•2.8 英寸 IPS 显示屏，带多功能纵杆控制 |
应用场合:
| → 现场活动 |
| → 大型体育场/竞技场 |
| → 礼拜场所 |
| → 礼堂 |
| → 礼拜场所 |
| → 剧院 |
| → 俱乐部 |
说明书
|
组件 |
低频：2 x 14 英寸（4 英寸音圈），钕磁铁，2000 W （AES） |
|
频率范围 |
55 Hz – 22 KHz （-6dB） |
|
覆盖 |
可旋转 60°H x 40°V |
|
至大声压值 / 峰值 |
低：137 dB / 143 dB |
|
功率放大器 |
6000W Class D带开关电源和PFC |
|
DSP处理器 |
内部 Lynx 处理器 DSPB-FL。 |
|
交叉 |
数字：FIR 滤波器 550 Hz / 无源：6.3 KHz |
|
控制 |
用户控制界面，带 2.8 英寸 IPS 屏幕和多功能纵杆控制器 |
|
控制链接 |
USB（DSP 编程）/ 双以太网端口 |
|
输入 |
BAL/UNBAL XLR 连接器模拟输入 |
|
标称电压 |
100–240V交流电 @50-60Hz |
|
工作电压 |
85 - 264V交流电 |
|
交流连接 |
16A Neutrik powercon true1 TOP 带循环输出 |
|
完成 |
聚脲涂层、耐涂料 |
|
材料 |
15 mm 桦木胶合板 |
|
尺寸 |
900 x 420 x 515 毫米（高 x 宽 x 深） |
|
重量 |
49 公斤（108 磅） |
DSP 配置
DSP模块配置面板
在机柜的后面板上，您会找到数字控制区域。通过位于屏幕下方的紧凑型纵杆，您可以配置内部 DSP 的基本调节功能。
只需移动手柄，选择屏幕左侧的图标。您可以进入以下功能：主页、设置、文件夹、配置和信息。 请注意，您在每个机柜中应用所需的配置，并且需要电力才能工作。
如果未进行更改，显示屏将自动变暗，以避免在不需要光线的情况下出现不必要的光线。要重新激活灯，只需按下纵杆即可。
以下屏幕是一个示例，每个橱柜可能略有不同。
主页
在主屏幕上，您可以看到音箱的输入和输出：
• Input：您可以看到带有输入电平和削波信号的电平。
• 输出：您有一个带有输出电平的音量单位表（0dBu是放大器的至大电平）您可以检查压缩器并控制动态活动
设置
此面板允许您更改输入的增益、极性、静音和延迟。
您还可以放置高通，更改滤波器的类型、频率和顺序。
文件夹
文件夹屏幕显示预设的名称及其描述。
使用纵杆，您可以更改预设。

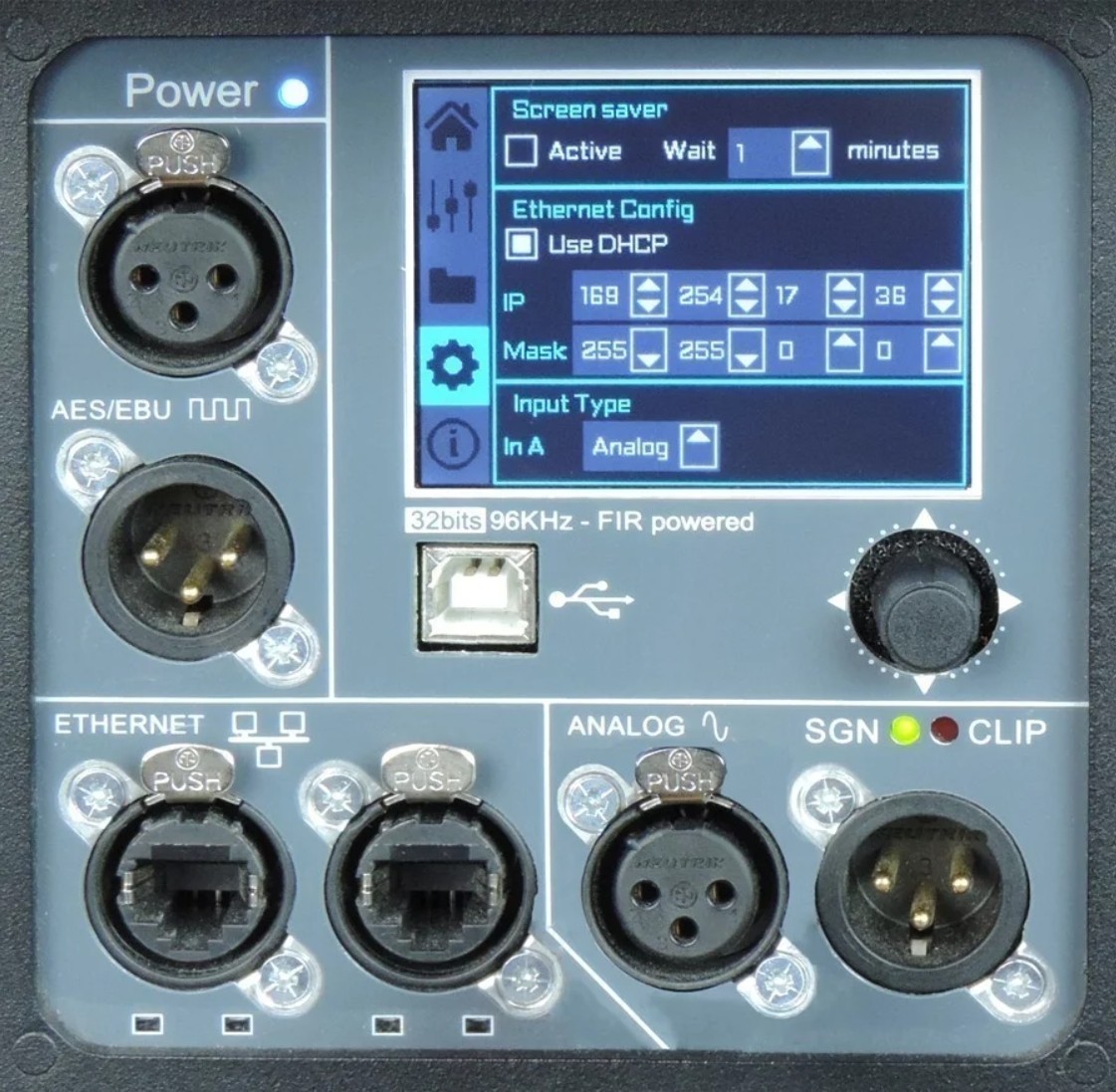

配置
此屏幕用于配置以太网。您可以选择 automatic 或 manual。
您还可以配置屏幕保护程序。
这里你有 input 选择。您可以为通道 1 或通道 2 选择模拟或 AES3。
信息
最后一个屏幕显示有关机柜组件的一些基础信息。
在这里，您可以看到箱体型号、序列号、DSP固件和硬件版本、带有硬件版本的放大器模块型号，以及加速度计状态。
观看下面的教程，理解它是如何工作的：
更多功能
CPS-214 硬件
CPS-214 配件
AGR-10
用于 CPS-214 的吊环螺栓
SC-FC1
用于 CPS-214 的轻型安装螺柱

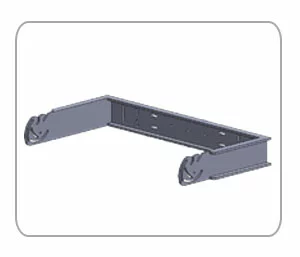

UBR-HCPS214
用于 CPS-214 的水平 U 型支架

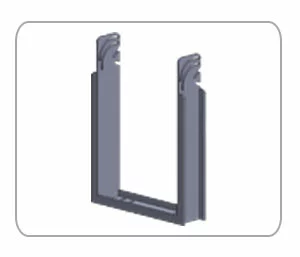

UBR-VCPS214
用于 CPS-214 的垂直 U 型支架

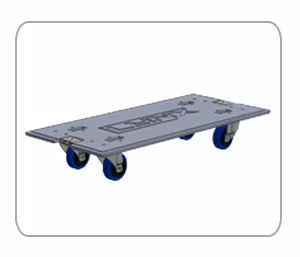

CA-CPS214
用于 CPS-214 的可拆卸前运输小车

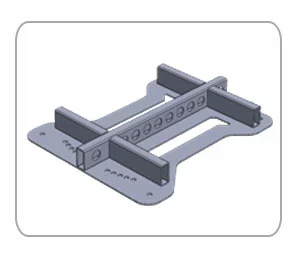

SV-CPS214
用于 CPS-214 的吊架
FD-1CPS214NL
CPS-214 防雨罩
FD-CPS214
CPS-214 的尼龙保护
