CPS-14
CPS 系列
DSP 集成同轴点声源
两种型号：CPS-14/64与CPS-14/96
紧凑且强大的3路，三放大同轴点源元件。高功率 14 英寸钕磁铁传感器和独特的 1.4 英寸出口双对角同轴驱动器。
根据覆盖范围，有两种型号：CPS-14/64（60°H x 40°V）或 CPS-14/96（90°H x 60°V）。
描述

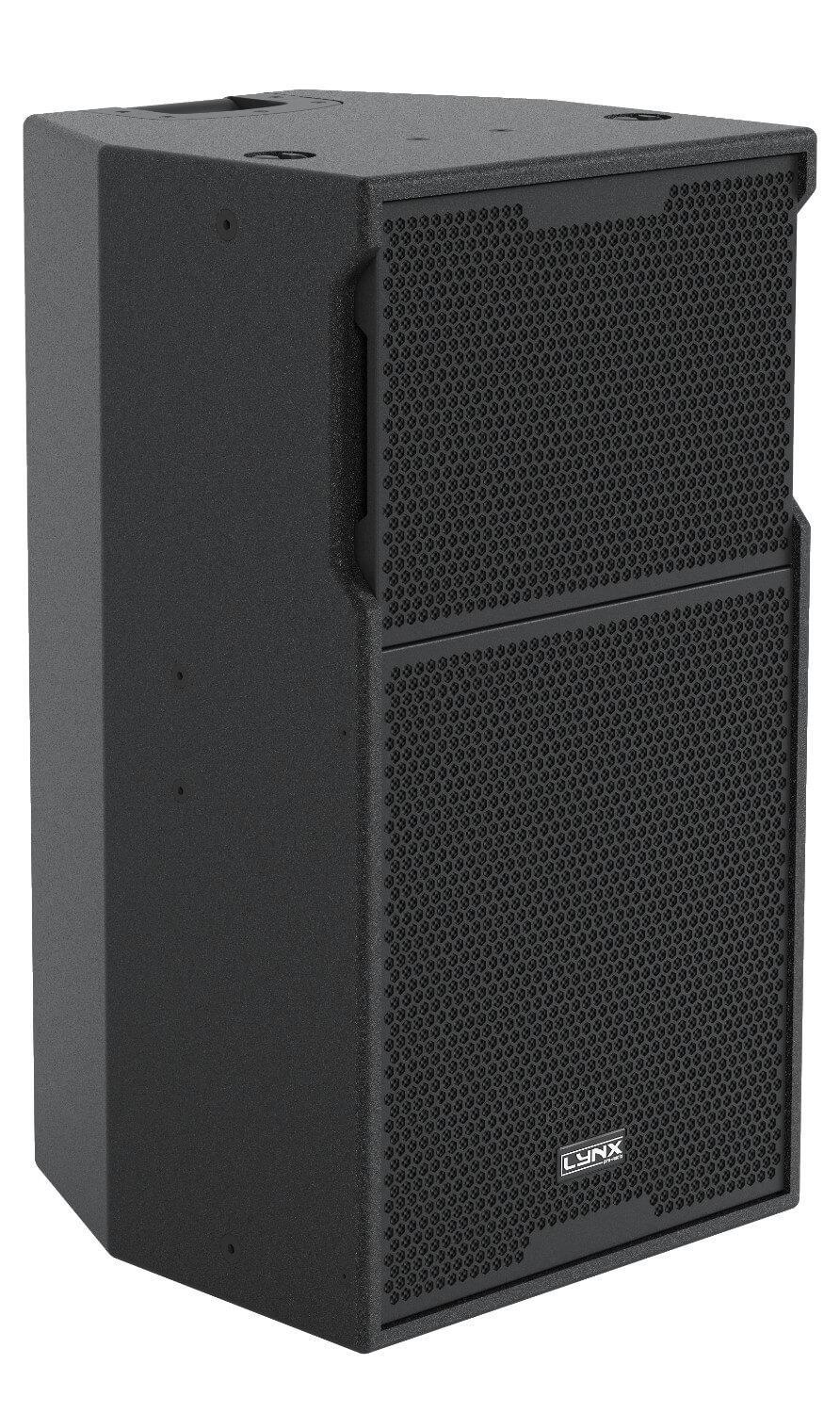

CPS-14是一款高输出紧凑且强大的3路、三放大DSP集成、对称同轴点源元件，专为巡演和固定安装而设计。
它使用一个低失真 14 英寸（4 英寸 DUO 双层音圈）定制扬声器作为LF，采用 Malt Cross 冷却技术、FEA 优化的钕磁铁电路、铝制解调环和防风雨锥体。
对于中/HF，它使用超轻的 1.4 英寸双振膜同轴压缩驱动器。 独特的音圈技术采用轻质铜包铝线，内外缠绕在 Kapton 成型器中，以改善散热，大大提高驱动器的声学输出和可靠性，同时减少功率压缩。
较大的环形中频振膜覆盖 300Hz 至 7KHz 的频率范围，具有平滑、线性的响应。用于HF的超轻环形振膜提供瞬态响应，在 6KHz 至 22Khz 范围内具有非常高的效率。
每个驱动器都集成了两个子系统，覆盖了较小的频率范围，以增加功率处理、高动态和低失真，并提供相位一致性和时间对齐，而不会出现多源干扰的问题。
带 PFC（功率因数校正）的 3000W 3 通道 D 类放大器提供优良的效率和至大的系统性能，同时显著降低功耗。该系统模块具有热保护、短路保护和过载保护功能，可提供优良的声音性能。结合我们新一代的 64 位/96KHz 处理器，系统电子元件不仅得到了保护，而且得到了佳性能的进一步保证。
我们的DSP由Lynx Pro Audio工程师内部设计，提供了新的数字处理技术，如FIR滤波器，提供线性相位和频率响应。新的32位/96KHz AD/DA转换器使该系统成为市场上优良和创新的点源系统之一，从而产生原始的声音质量。
外壳由优良级别的桦木胶合板制成，并涂有聚脲涂层，以提供更耐用的时间和防风雨保护。
概述
|
•非凡的功率尺寸比 |
|
|
•三分频三功放系统 |
|
|
•1.4“ 出口双振膜同轴驱动器 |
|
|
•同轴点源 |
|
|

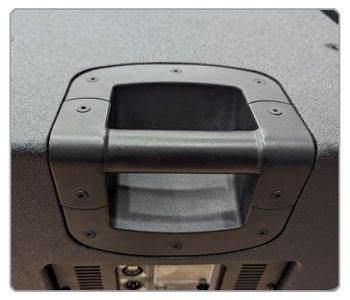

•采用桦木胶合板和聚脲表面的人体工程学设计 |
|
|
•集成数字处理器（64 位 / 96 KHz） |
|
|
•FIR 线性相位滤波 |
|
|
•2.8 英寸 IPS 显示屏，带多功能纵杆控制 |
应用场合:
| → 户外活动 |
| → 中型体育场/竞技场 |
| → 礼堂 |
| → 礼拜场所 |
| → 剧院 |
| → 俱乐部 |
说明书
|
组件 |
低频：1 x 14 英寸（4 英寸音圈），钕磁铁，1000 W （AES） |
|
频率范围 |
55 Hz – 22 KHz （-6dB） |
|
覆盖 |
可旋转 60°H x 40°V / 90°H x 60°V |
|
至大声压值 / 峰值 |
低：130 dB / 136 dB |
|
功率放大器 |
3000 W D级带开关电源和PFC |
|
DSP处理器 |
内部 Lynx 处理器 DSPB-FL。 |
|
交叉 |
数字：FIR 滤波器 600 Hz / 4500 Hz |
|
控制 |
用户控制界面，带 2.8 英寸 IPS 屏幕和多功能纵杆控制器 |
|
控制链接 |
USB（DSP 编程）/ 双以太网端口 |
|
输入 |
BAL/UNBAL XLR 连接器模拟输入 |
|
标称电压 |
100–240V交流电 @50-60Hz |
|
工作电压 |
85– 264V交流电 |
|
交流连接 |
16A Neutrik powercon true1 TOP 带循环输出 |
|
完成 |
聚脲涂层、耐涂料 |
|
材料 |
15 mm 桦木胶合板 |
|

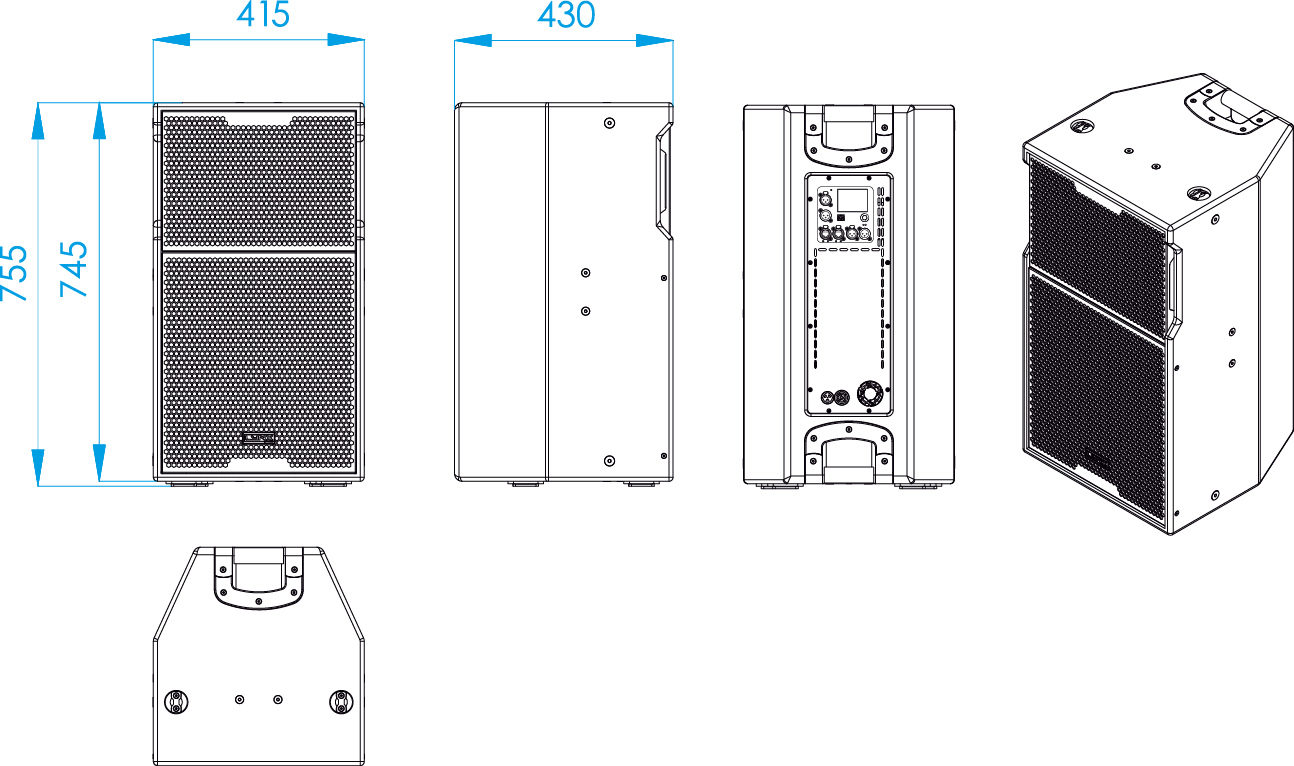

尺寸 |
755 x 415 x 430 毫米（高 x 宽 x 深） |
|
重量 |
33 千克（72.7 磅） |
DSP 配置
DSP模块配置面板
在机柜的后面板上，您会找到数字控制区域。通过位于屏幕下方的紧凑型纵杆，您可以配置内部 DSP 的基本调节功能。
只需移动手柄，选择屏幕左侧的图标。您可以进入以下功能：主页、设置、文件夹、配置和信息。 请注意，您在每个机柜中应用所需的配置，并且需要电力才能工作。
如果未进行更改，显示屏将自动变暗，以避免在不需要光线的情况下出现不必要的光线。要重新激活灯，只需按下纵杆即可。
以下屏幕是一个示例，每个橱柜可能略有不同。
主页
在主屏幕上，您可以看到音箱的输入和输出：
• Input：您可以看到带有输入电平和削波信号的电平。
• 输出：您有一个带有输出电平的音量单位表（0dBu是放大器的至大电平）您可以检查压缩器并控制动态活动。
设置
此面板允许您更改输入的增益、极性、静音和延迟。
您还可以放置高通，更改滤波器的类型、频率和顺序。
文件夹
文件夹屏幕显示预设的名称及其描述。
使用纵杆，您可以更改预设。
配置
此屏幕用于配置以太网。您可以选择 automatic 或 manual。
您还可以配置屏幕保护程序。
这里你有 input 选择。您可以为通道 1 或通道 2 选择模拟或 AES3。
信息
最后一个屏幕显示有关机柜组件的一些基础信息。
在这里，您可以看到箱体型号、序列号、DSP固件和硬件版本、带有硬件版本的放大器模块型号，以及加速度计状态。
观看下面的教程，理解它是如何工作的：
