CPS-18S
CPS 系列
带通配置的低音炮单元
紧凑且强大的自供电（3000 W Class-D with PFC），DSP集成低音炮单元在带通配置中。18 英寸（4 英寸音圈）钕制换能器。
描述

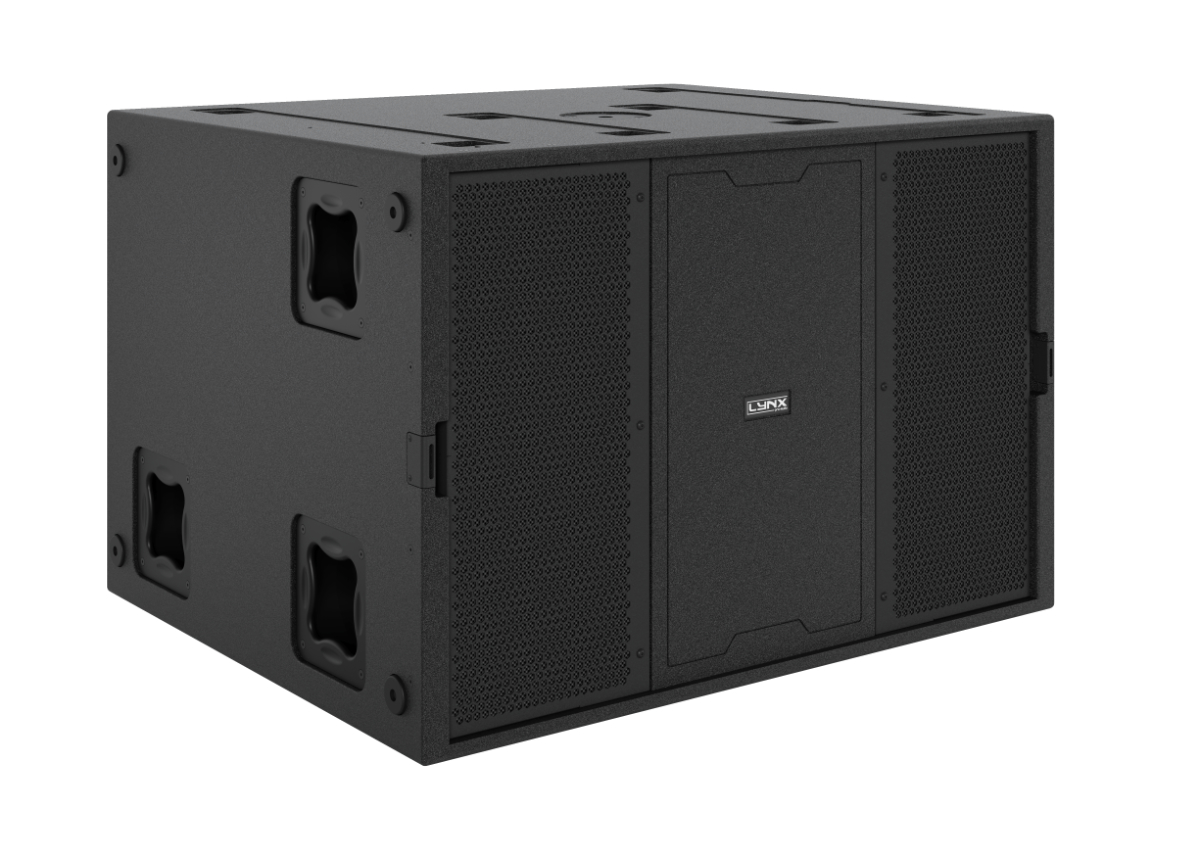

CPS-18S 是一款高输出、强大的低音元件，旨在与同轴 CPS-214 点声源模块配合使用。
它使用一个低失真 18 英寸（4 英寸 QUATTRO 输入/输出铜音圈）定制扬声器，带有 FEA 优化的陶瓷磁铁电路和 Malt Cross 技术冷却系统。它实现了 NCR（琴颈耦合增强），并针对带通配置进行了优化。

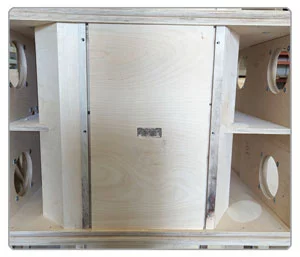

特别设计的超坚固内部木制加固材料可减少不必要的振动，消除任何噪音，减少变形并提供清晰的声音。同时，低音端口设计有喇叭口，以消除声波路径中锋利边缘引起的任何湍流。
具有 PFC（功率因数校正）的 3000W D 类放大器提供效率和系统性能，同时显著降低功耗。借助热保护、短路保护和过载保护，系统模块可提供声音性能。结合我们新一代的 64 位/96KHz 处理器，系统电子元件不仅得到了保护，而且得到了性能的进一步保证。
我们的DSP由Lynx Pro Audio工程师内部设计，提供了至新的数字处理技术，提供了线性的相位和频率响应。32位/96KHZ AD/DA转换器使该系统成为市场上创新的低音炮之一，从而产生优良的音质。
2.8 英寸 IPS 用户界面位于外壳的后面板上，并具有多功能纵杆控制，使用户能够控制、选择和/或调整参数，例如箱体预设、增益、延迟和输入 EQ（请参阅用户手册）。
两个以太网端口使系统能够通过 OCS 平台进行控制，以便更轻松地对准、监控和处理阵列，并与新的 Rainbow 3D 预测软件一起提供完整的系统设计工具。
外壳由桦木胶合板制成，并涂有聚脲涂层，以提供更耐用的时间和防风雨保护。
概述
|
•非凡的功率尺寸比 |
|
|
•18英寸钕传感器 |
|
|
•带通配置 |
|
|
•集成数字处理器（64 位/96 KHz），带 FIR 线性相位滤波 |
|
|
•采用桦木胶合板和聚脲表面的人体工程学设计 |
|
|
•2.8 英寸 IPS 显示屏，带多功能纵杆控制 |
应用场合:
| → 现场活动 |
| → 大型体育场/竞技场 |
| → 礼堂 |
| → 礼拜堂 |
| → 剧院 |
| → 俱乐部 |
| → CPS-214 的LF补码 |
说明书
|
组件 |
LF：1 x 18 英寸（4 英寸 QUATTRO 输入/输出铜音圈），防水音盆，两侧都经过处理 |
|
频率范围 |
35 Hz – 100 Hz（-6dB） |
|
覆盖角度 |
准全向 |
|
至大声压级/峰值 |
132 dB / 138 dB |
|
功率放大器 |
3000 W Class D级带开关电源和PFC |
|
DSP处理器 |
内部 Lynx 处理器 DSPB-FL。 |
|
配置 |
6 阶带通低音炮 |
|
控制 |
用户控制界面，带 2.8 英寸 IPS 屏幕和多功能纵杆控制器 |
|
控制链接 |
USB（DSP 编程）/ 双以太网端口 |
|
输入 |
BAL/UNBAL XLR 连接器模拟输入 |
|
标称电压 |
100 – 240V 交流电 @ 50-60 Hz |
|
工作电压 |
85 – 264V 交流电 |
|
交流连接 |
16A Neutrik powercon true1 TOP 带循环输出 |
|
完成 |
聚脲涂层、耐涂料 |
|
材料 |
15mm 桦木胶合板 |
|

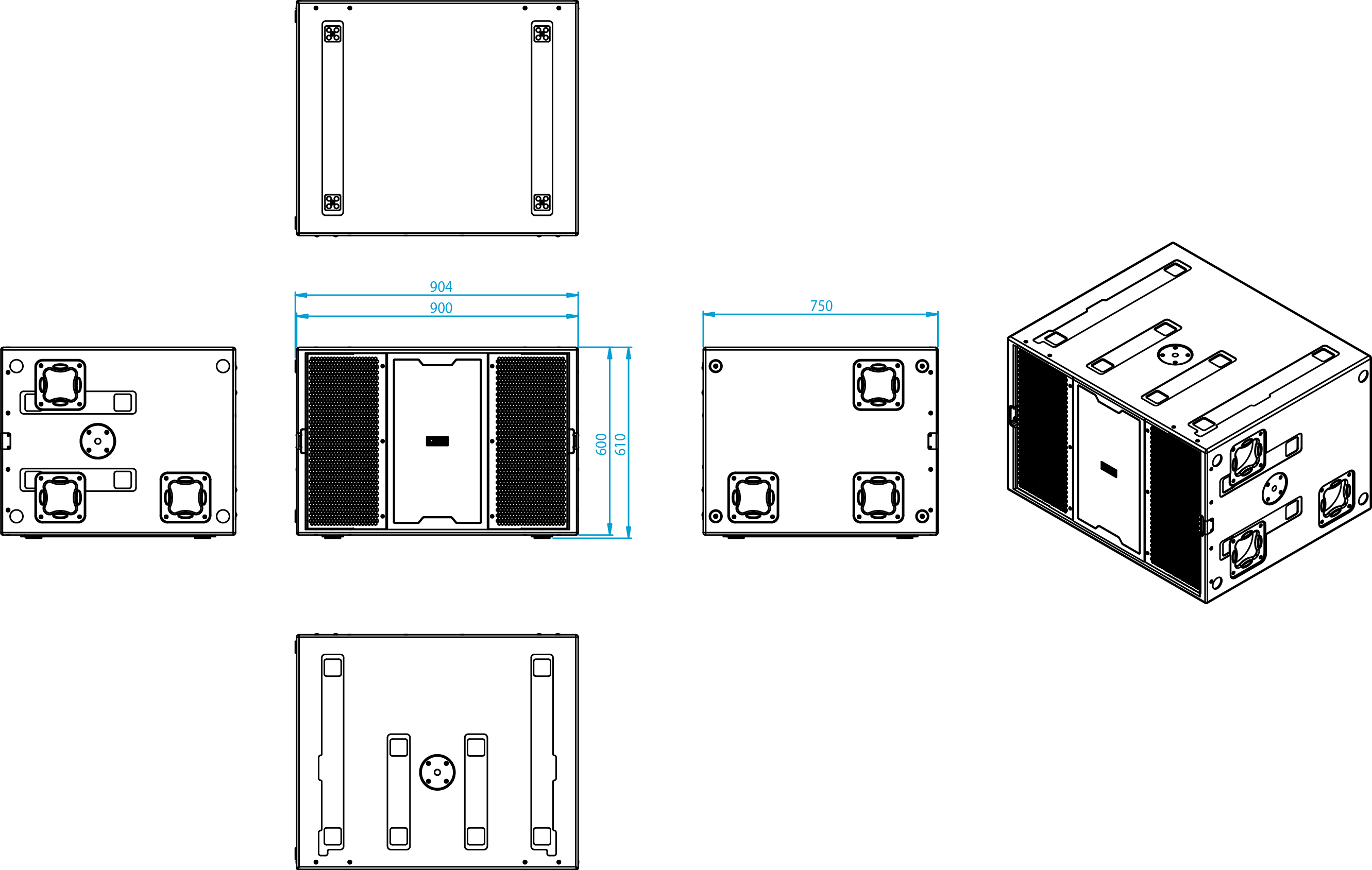

尺寸 |
600 x 900 x 750 毫米（高 x 宽 x 深） |
|
重量 |
62 千克（136.6 磅）   |
DSP 配置
DSP模块配置面板
在机柜的后面板上，您可以找到数字控制区域。从位于屏幕下方的紧凑型纵杆，您可以配置内部 DSP 的基本调整功能。
只需移动纵杆即可选择屏幕左侧的图标。您可以输入以下功能：主页、设置、文件夹、配置和信息。 请注意，您在每个机柜中应用所需的配置，并且需要电源才能工作。
如果不进行更改，显示屏将自动变暗，以避免在不需要光线的情况下出现不必要的光线。要重新激活灯光，只需按下纵杆即可。
以下屏幕是一个示例，每个橱柜可能略有不同。
主页
在主屏幕上，您可以看到音箱的输入和输出：
• Input：您可以看到带有输入电平和削波信号的电平。
• Output：您有一个带有输出电平的音量单位表（0dBu是放大器的至大电平）您可以检查压缩器并控制动态活动。
设置
此面板允许您更改输入的增益、极性、静音和延迟。
您还可以放置高通，更改滤波器的类型、频率和顺序。
文件夹
文件夹屏幕显示预设的名称及其描述。
使用纵杆，您可以更改预设。
配置
此屏幕用于配置以太网。您可以选择 automatic 或 manual。
您还可以配置屏幕保护程序。
这里你有 input 选择。您可以为通道 1 或通道 2 选择模拟或 AES3。
信息
最后一个屏幕显示有关机柜组件的一些基础信息。
在这里，您可以看到箱体型号、序列号、DSP固件和硬件版本、带有硬件版本的放大器模块型号，以及加速度计状态。
观看下面的教程，理解它是如何工作的：
更多功能
CPS-18S 硬件
CPS-18S 配件

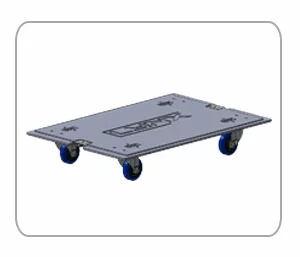

CA-CPS18S
用于 CPS-18S 的可拆卸前运输小车
FD-1CPS18SNL
CPS-18S 防雨罩
FD-CPS18S
CPS-18S 的尼龙保护
