CLS-210

CLS 系列

DSP 集成同轴线阵列;

紧凑且强大的三分频，自供电（4000 W Class-D with PFC），DSP集成同轴线阵列元件。双高功率 10 英寸钕磁钢换能器和 1.4 英寸出口喉部（HF 2 英寸音圈/MF 3 英寸音圈）同轴钕磁钢压缩驱动器

描述

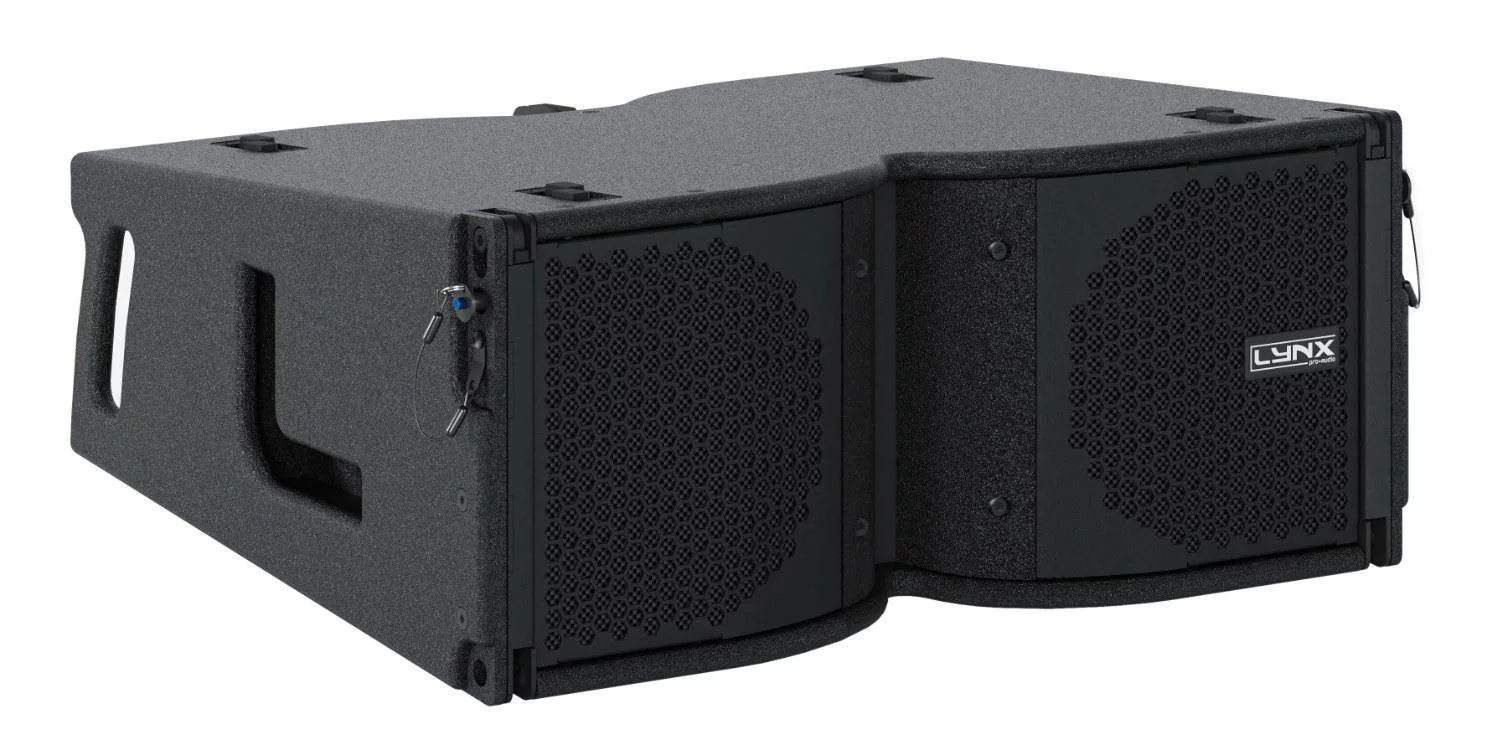

CLS-210是一款高输出紧凑且强大的三分频，自供电，DSP集成，对称同轴线源元件，专为中型巡演和固定安装而设计。

它使用两个低失真 10 英寸（3.46 英寸音圈）定制扬声器用于低频，采用双间隙技术、FEA 优化的钕磁铁电路、铝制解调环和防水锥体。

对于中/高频，它使用超轻的 1.4 英寸双振膜同轴压缩。独特的音圈技术采用轻质铜包铝线，内外缠绕在 Kapton 成型器中，以改变散热，大大提高驱动器的声学输出和可靠性，同时至大限度地减少功率压缩。

较大的环形中频振膜覆盖 300Hz 至 7KHz 的频率范围，具有平滑、线性的响应。

用于高频的超轻环形振膜提供优良的瞬态响应，在 4KHz 至 22Khz 范围内具有非常高的效率。

每个驱动器都集成了两个子系统，覆盖了较小的频率范围，以增加功率处理、高动态和低失真，并提供优良的相位一致性和时间对齐，而不会出现多源干扰的问题。

4000W 3通道 D类放大器具有 PFC（功率因数校正）功能，可提供优良的效率和高系统性能，同时显著降低功耗。该系统模块具有热保护、短路保护和过载保护功能，可提供优良的声音性能。结合我们新一代的 64位/96KHz 处理器，系统电子元件不仅得到了至大的保护，而且得到了至佳性能的进一步保证。

我们的DSP由Lynx Pro Audio工程师内部设计，提供了至新的数字处理技术，如FIR滤波器，提供线性相位和频率响应。至新的32位/96KHZ AD/DA转换器使该系统成为市场上至先进和创新的线阵列之一，从而产生优良的音质。

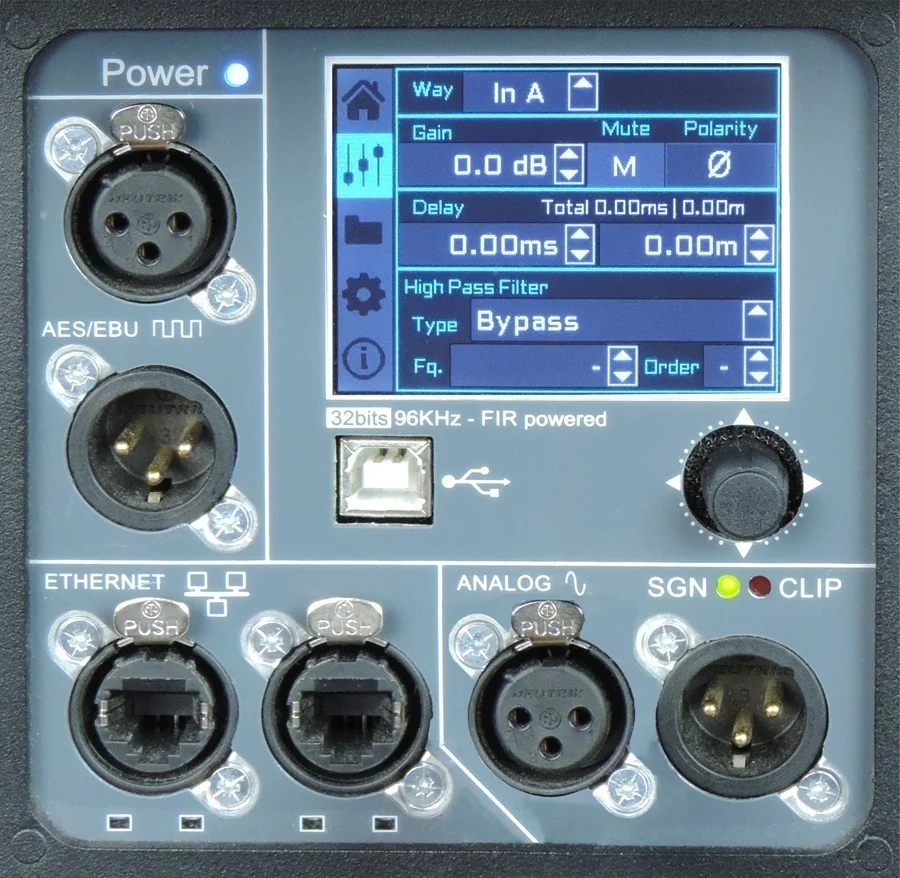

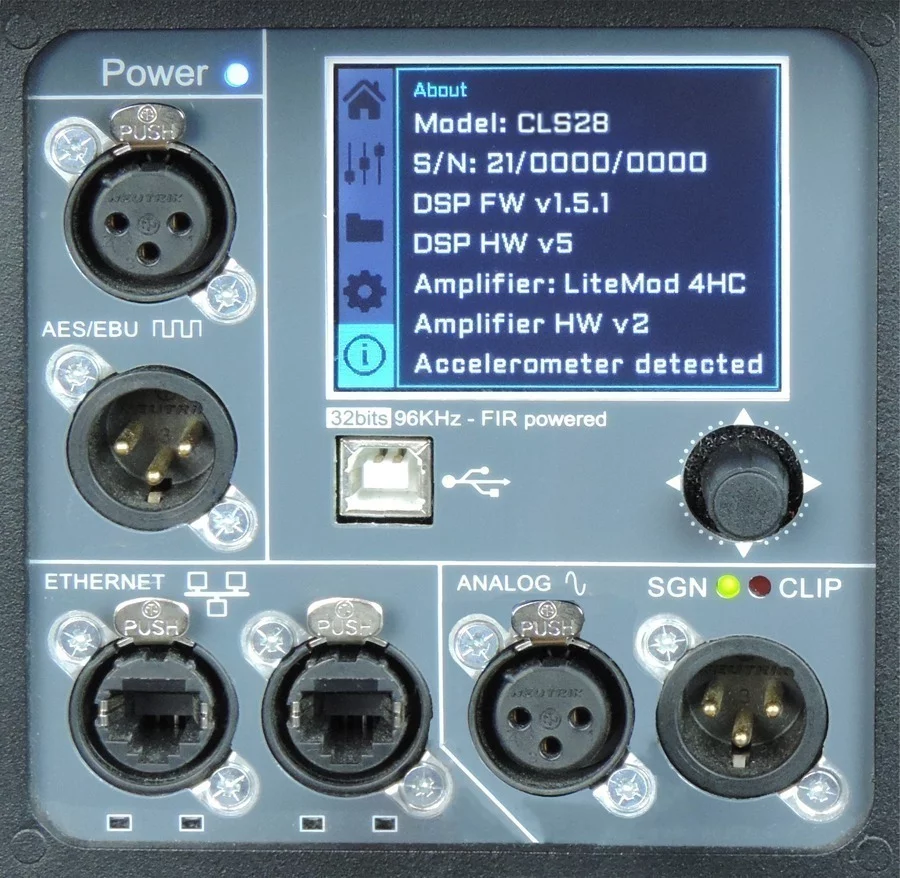

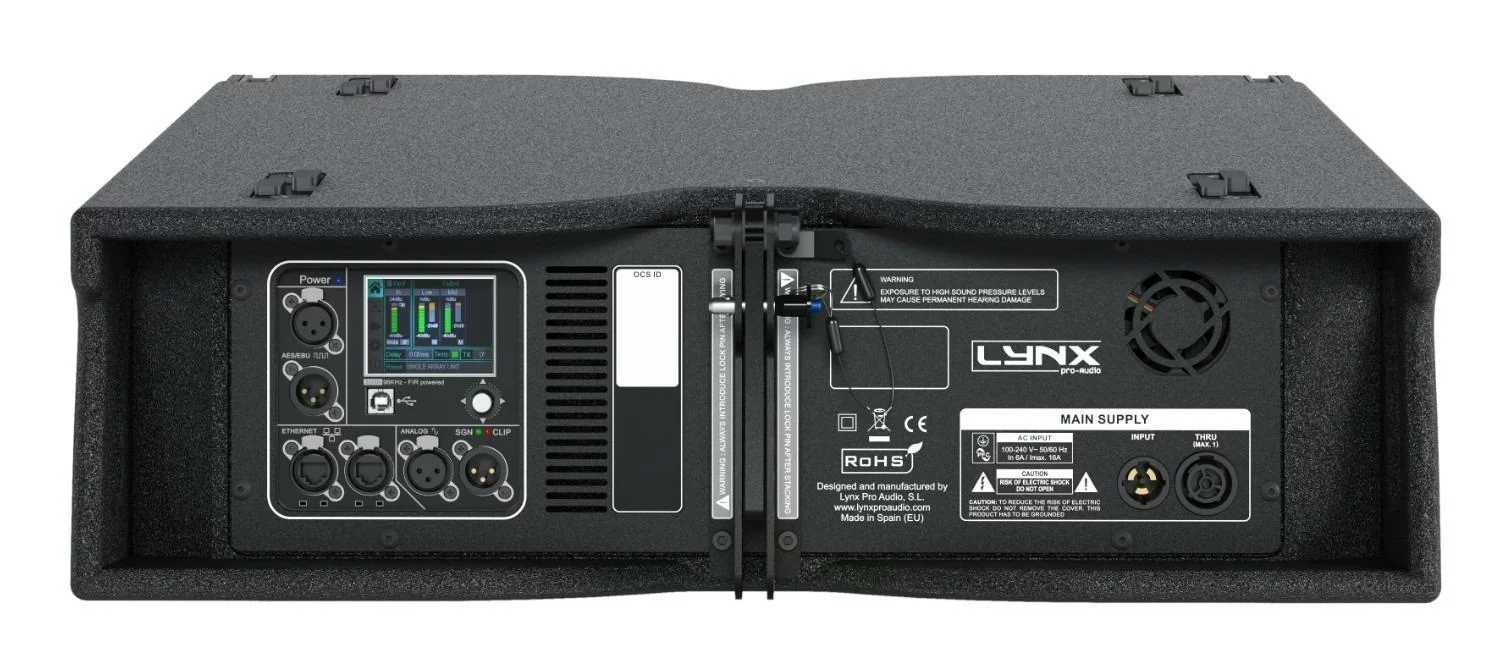

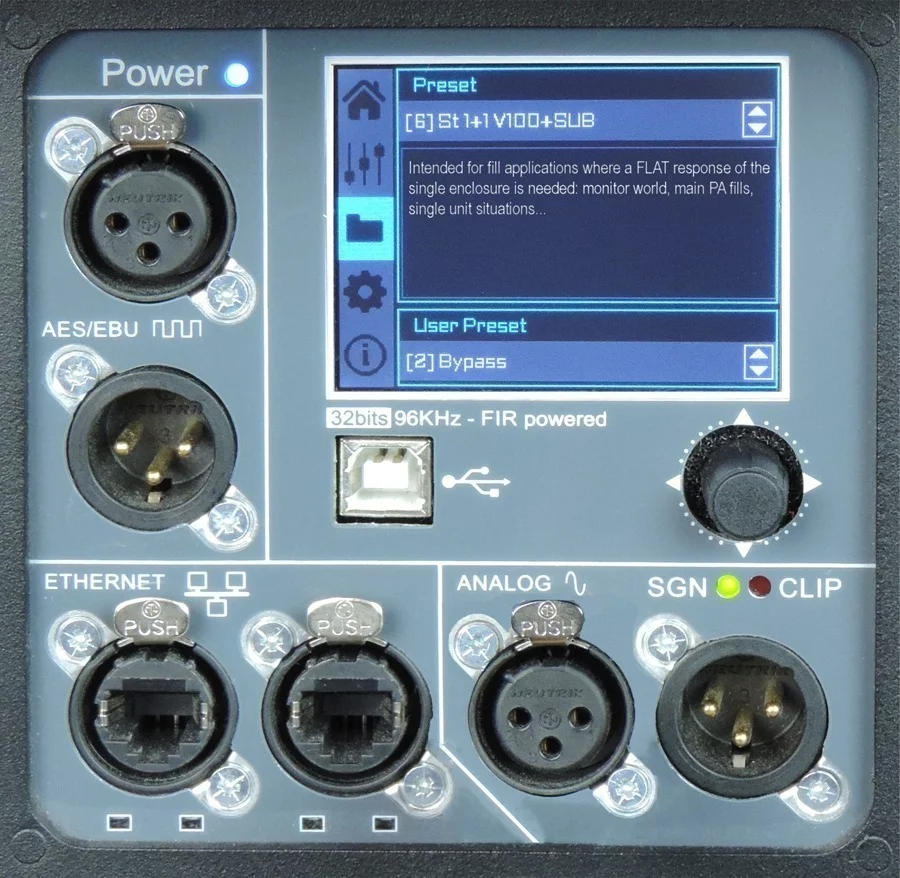

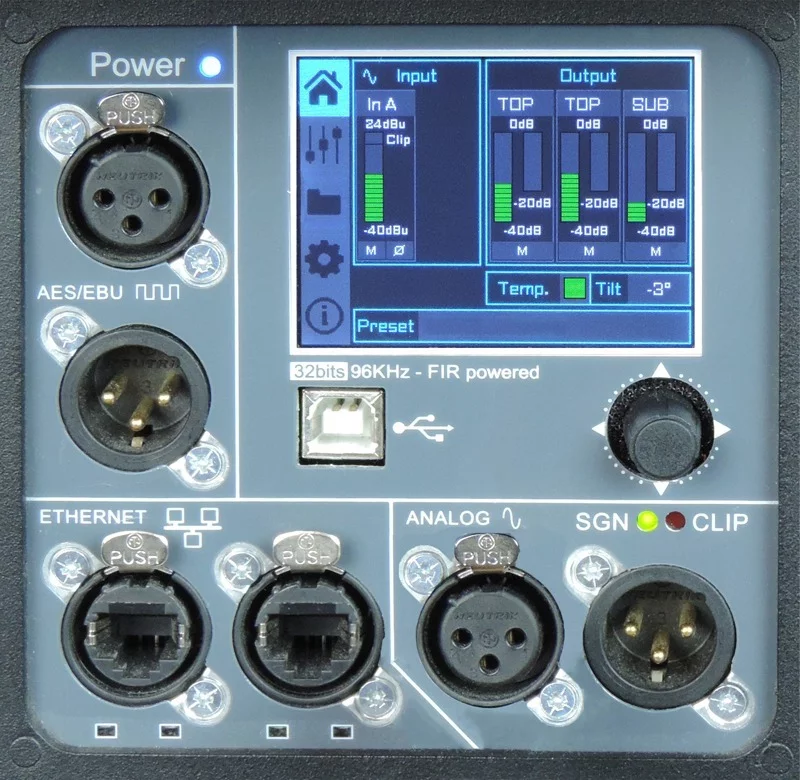

2.8 英寸IPS显示屏用户界面位于外壳的后面板上，并具有多功能纵杆控制，使用户能够控制、选择和/或调整参数，例如箱体预设、增益、延迟和输入 EQ（参见用户手册）。两个以太网端口使系统能够通过OCS平台进行控制，以便更轻松地对准、监控和处理阵列，并与新的 Rainbow 3D 预测软件一起提供完整的系统设计工具。

外壳由优良级别的桦木胶合板制成，并涂有聚脲涂层，以提供更耐用的时间和防风雨保护。



概述

•非凡的功率尺寸比
•单个单元的声学耦合，创造出几乎连续的线源和优良的相位一致性
•扩展带宽（60 Hz – 20 KHz）
•集成数字处理器（64 位/96 KHz），带 FIR 线性相位滤波
•优良的时间对准，避免多源干扰问题
•人体工程学设计采用优良桦木胶合板，并采用聚脲完成
• 2.8 英寸 IPS 显示屏，带多功能纵杆控制

N

应用场合:

→ 巡回安装和固定安装

→ 体育场馆

→ 礼拜场所

→ Club安装

→ 剧院

→ 音乐厅和礼堂

在哪里购买

说明书

单元	低频：低频：2 x 10英寸，（3英寸DUO双层输入/输出铜音圈），两侧防水锥体，钕磁铁。1400W（AES）中频:3英寸（76 毫米）音圈，90W（AES）高频：2英寸（51 毫米）音圈，50W(AES）
频率范围	60 Hz – 20 KHz
水平覆盖	100°
垂直覆盖	单体10°
至大声压值 / 峰值	136 dB / 142 dB Peak
功率放大器	4000W D类带开关电源和PFC
DSP处理器	内部Lynx处理器 DSPB-FL。96 KHz / 64位双精度，带FIR滤波器线性相位的DSP。
交叉	数字：FIR 滤波器 550Hz
控制	用户控制界面，带2.8英寸IPS显示屏和多功能纵杆控制器
控制链接	USB (DSP编程) 双以太网端口，在线控制系统
输入	BAL/ UNBAL XLR连接器模拟输入 AES3数字输入
标称电压	100–240V交流电 @50-60Hz
工作电压	85 – 264V交流电
交流连接	16A Neutrik powercon true1 TOP 带循环输出
完成	聚脲涂层、耐涂料
材料	15mm 优良桦木胶合板

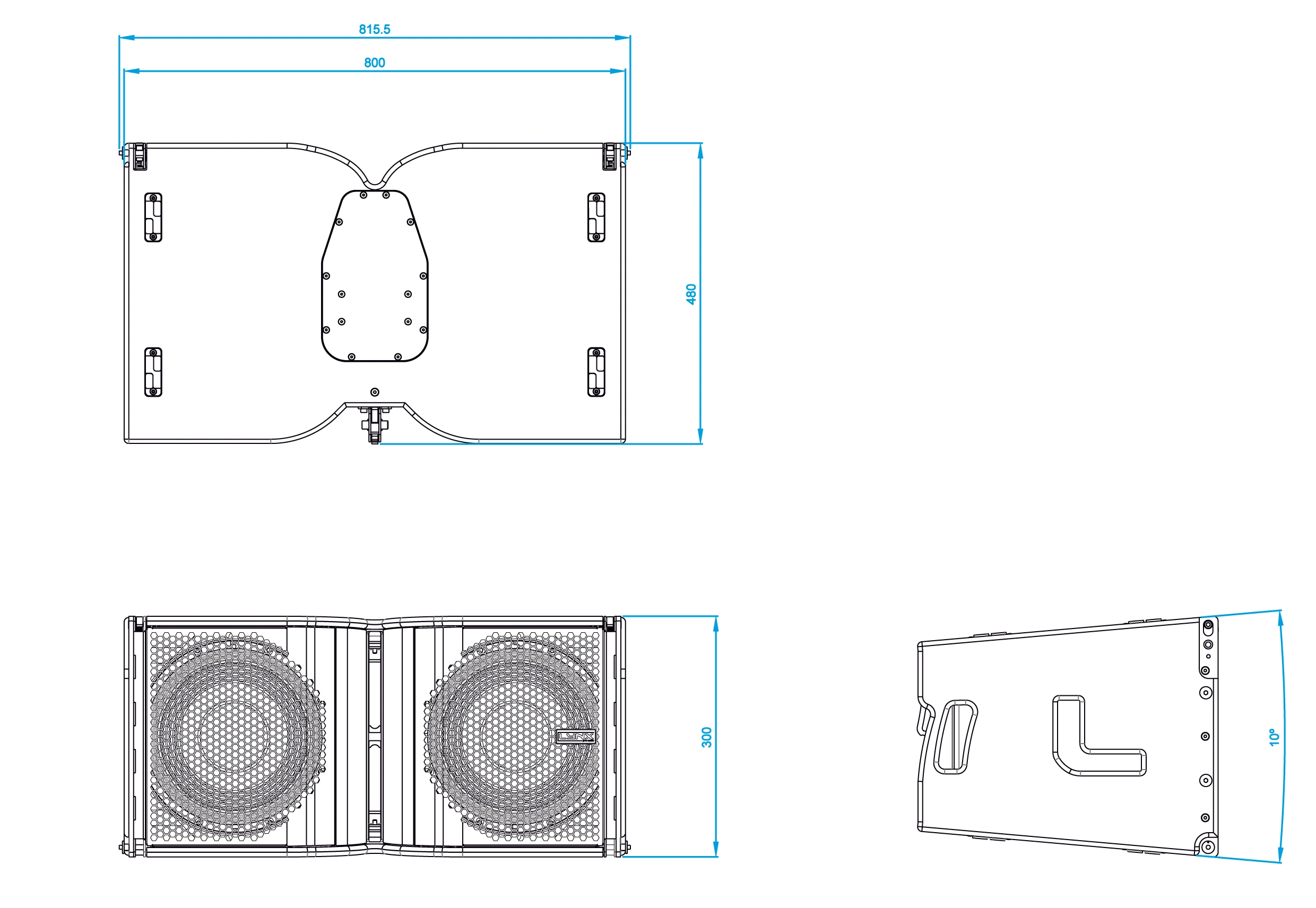

尺寸	300x800x480毫米（高x宽x深）
重量	33公斤（72.75磅）
柜间角度调整	0º至10º，以1度为增量
