CLS-212

CLS 系列

DSP集成同轴线阵列;

紧凑和强大的三分频、自供电(6000 W D 类,带 PFC)、DSP 集成同轴线阵列;双高功率 12" 钕换能器和双独特的 6.5" 双振膜同轴平面波驱动器。

被动版本cls-212p

描述

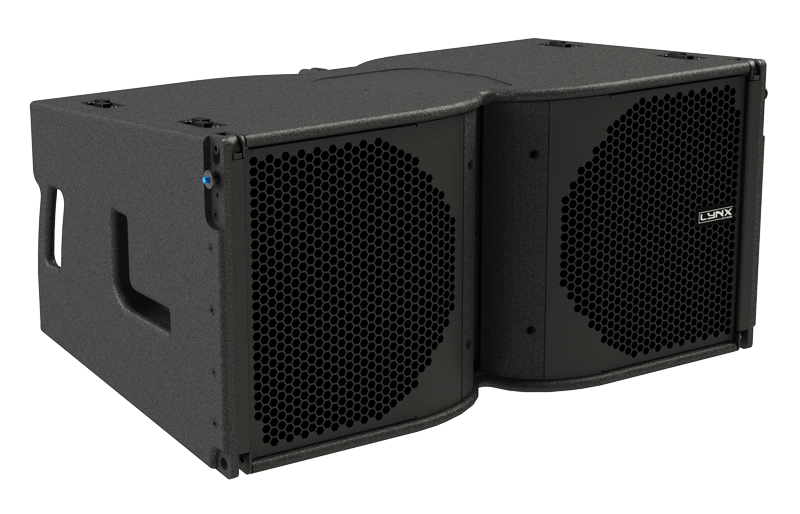

CLS-212 是一款高输出、紧凑且强大的 三分频、自供电、DSP 集成、对称同轴线阵列,专为中型巡回演出和固定安装而设计。

它使用两个低失真 12" (4" DUO 铜音圈)定制扬声器用于低频,采用 Malt Cross 冷却技术、FEA 优化的钕磁路、铝解调环和防水锥体。

对于中/高频,它使用 2 个轻 6.5 英寸双振膜同轴平面波驱动器。独特的音圈技术采用轻质铜包铝线,缠绕在 Kapton 成型器的内外,以散热,显着提高驱动器的声音输出和可靠性,同时至大限度地减少功率压缩。较大的环形中音振膜覆盖了 500Hz 到 6.3KHz 之间的频率范围,具有平滑的线性响应。用于高频的超轻环形振膜在 6.3KHz 至 22Khz 范围内提供的瞬态响应和高效率。

两个子系统合二为一,每个驱动器覆盖较小的频率范围,以提高功率处理能力、高动态和低失真,并提供的相位相干性和时间对齐,而不会出现多源干扰问题。得益于中频扩展的低带宽 (500Hz),CLS-212 能够提供 100° 水平恒定指向性覆盖模式。

具有 PFC(功率因数校正)的 6000W 两通道D 类放大器提供的效率和至大的系统性能,同时显着降低功耗。通过热保护、短路保护和过载保护,系统模块可提供原始的声音性能。再加上我们的新一代 64 位/96KHz 处理器,系统电子设备不仅得到了至大的保护,而且得到了至佳的声音性能。

我们的DSP由 Lynx Pro Audio 工程师内部设计,提供了数字处理方面的至新进展,例如提供线性相位和频率响应的 FIR 滤波器。至新的 32 位/96KHZ AD/DA 转换器使该系统成为市场上至先进和创新的线阵列之一。

一个 2.8 英寸 IPS 用户界面位于机箱的后面板上,并具有多功能操纵杆控制,使用户能够控制、选择和/或调整参数,例如箱体预设、增益、延迟和输入 EQ(参见用户手册)。两个以太网端口使系统可以通过 OCS 平台进行控制,以便更轻松地对齐、监控和处理阵列,并与新的 Rainbow 3D 预测软件一起提供完整的系统设计工具。

外壳由桦木胶合板制成,并涂有聚脲涂层,具有更长的耐用性和天气保护。它还提供许多专用附件,包括 2 个前部自动上升板和 1 个中部/后部点的 3 点索具系统使 16 个 CLS-212 机柜能够以单个阵列吊挂。该系统还可以在缩回位置进行装配和倾斜,更容易设置,无需单独提升每个音箱。

概述

出色的功率比


独特的 6.5 英寸双振膜平面波驱动器


单个单元的声学耦合以创建几乎连续的线源和相位相干性


扩展带宽(60 Hz – 22 KHz)


集成数字处理器(64 位/96 KHz),带 FIR 线性相位滤波


时间对齐,避免多源干扰问题


桦木胶合板的人体工程学设计和聚脲饰面


2.8 英寸 IPS 显示屏,带多功能操纵杆控制



单击此处 了解 DSP 模块配置

N

应用场合:

说明书



单元

LF 2 × 12″(DUO双层进/出铜音圈),两侧均经过防水锥体处理,钕磁铁,1400W(AES);
MF/HF 2 × 6.5″ 双振膜同轴平面波导驱动器;
-中:3.5″(90毫米)音圈,150 W(AES);
-高:1.5英寸(44.4毫米)音圈,80 W(AES)

频率范围

60 Hz – 22 KHz

水平覆盖

100°

垂直覆盖

单体10°

声压值

142 dB / 148 dB Peak

功率

6000W D级带开关电源和PFC
低频功放:1 × 3000W
中高频功放:1 × 3000W

音频处理器

内置Lynx处理器DSPB-FL。
96 KHz / 64bit双精度,具有FIR滤波器的DSP。
高性能32bit 96 KHz AD/DA转换器120dB

分频

数字:FIR滤波器550Hz
无源:6.3 KHz

控制

带有 2.8″ IPS 和多功能操纵杆控制器的用户控制界面

连接控制

USB (DSP编程)
双以太网接口,在线控制系统

输入

平衡/非平衡 卡农头模拟输入
AES / EBU数字输入可选

标准电压

100 – 240V AC @ 50-60 Hz

工作电压

85 – 264V AC

电源接口

16A Neutrik powerCON链路输出

外观

高抗水性黑漆

材料

15mm 桦木胶合板

规格

384 x 800 x 480 mm (H × W × D)/ 带插针 815.5 mm(W)

重量

47 Kg (103.6 lbs)

箱体间角度调整

0°至10°,以1度为增量

 DSP 配置

DSP模块配置面板

您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。

移动旋钮选择屏幕左侧的图标,您可进入以下功能界面:首页、设置、文件夹、配置和信息。请注意,每个机柜须通电才能操作设置。

如不做改变,显示将自动变暗。按下旋钮就可以再次进入设置。

下面的屏幕只是一个示例,每个机柜可能略有不同。



首页

在主界面可以看到机柜的输入与输出情况。

输入:你可以看到一个输入电平表。

输出:你有一个输出电平表 (0 dBu是放大器的峰值电平),可以检查压缩器和控制动态活动。

设置

这个面板允许你改变增益,阈值,静音和延迟输入。

你也可以设置一个高通滤波,改变滤波器的类型,频率和阶数。

文件夹

文件夹显示预设的名称及其描述。

使用旋钮可以改变预设。


配置

该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。

这里是输入选项。可以为通道1或通道2选择模拟或AES3。


信息

至后一屏显示机柜各部件的基本信息。

在这里您可以看到机柜型号,序列号,DSP固件和硬件版本,放大器模块型号与硬件版本,以及加速器的状态。


观看下面的教程,理解它是如何工作的:

更多功能

CLS-212 硬件
CLS-212 配件


SV-CLS20

用于 16 个 CLS-212 或 10 个 CLS-121S 的飞架
至大限度1000公斤


SV-CLS20 精简版

用于 16 个 CLS-212 的飞架
至大限度1000公斤


SC-CLS212/121S

CLS-212 与 CLS-121S 的连接系统


SC-CLS212/28

CLS-212 与 CLS-28 的连接系统


ST-SVCLS/M20

连接 SV-CLS10 或 SV-CLS20 飞架和 M20 板的套件


CA-4CLS212

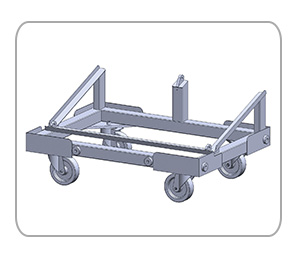

4个 CLS-212 的小车

st-clskit (1).jpg

ST-CLSKIT

4个 用于 SV-CLS10 的地面堆栈稳定器


FC-SVCLS20

用于运输 2个 SV-CLS20、电缆和附件的航空箱


FD-4CLS212

尼龙保护罩 4 个 CLS-212 和一个 CA-4CLS212


FD-CLS212NL

CLS-212 防雨罩


BALL-PSR0820

CLS-212 机柜和 CLS-121S 带螺纹球销
