CLS-218S
CLS 系列
直接辐射配置的低音炮;
紧凑和强大的自供电(6000 W D 类,带 PFC)采用直接辐射配置的 DSP 集成低音炮。双 18 ”(4.5 ”音圈)钕换能器。
被动版本CLS-218SP
描述

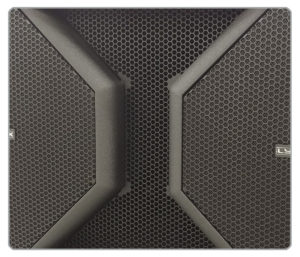

CLS-218S 是一款高输出、强大的低音炮,旨在与同轴CLS-212 线阵列模块一起使用。
它使用两个低失真 18 英寸(4.5 英寸分体绕组铜音圈)定制扬声器,具有优化顺应性的双硅蜘蛛网、用于降低功率压缩的通风音圈和用于低失真的铝解调环。

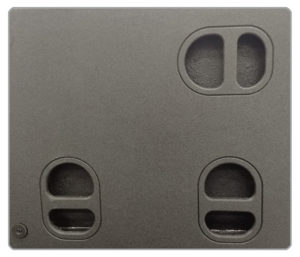

由于集成了前后电源连接器,它既可用作标准低音单元,也可轻松配置为心形配置,可实现隐蔽安装,而集群前部没有任何可见的电缆。特别设计的强内部木质加强件可减少不必要的振动,减少任何噪音,降低失真并提供清晰的声音。同时,低音端口设计有喇叭口,以减少声波路径中尖锐边缘引起的任何湍流。
具有 PFC(功率因数校正)的6000W D 类放大器提供的效率和系统性能,同时显着降低功耗。通过热保护、短路保护和过载保护,系统模块可提供的声音性能。再加上我们的新一代 64 位/96KHz 处理器,系统电子设备不仅得到了至大的保护,而且得到了至佳的声音性能。
我们的DSP由 Lynx Pro Audio 工程师内部设计,提供数字处理方面的新进展,提供线性相位和频率响应。至新的 32 位/96KHZ AD/DA 转换器使该系统成为市场上至先进和创新的线阵列之一。
一个 2.8 英寸 IPS 用户界面位于机箱的后面板上,并具有多功能操纵杆控制,使用户能够控制、选择和/或调整参数,例如箱体预设、增益、延迟和输入 EQ(参见用户手册)。两个以太网端口使系统可以通过 OCS 平台进行控制,以便更轻松地对齐、监控和处理阵列,并与新的 Rainbow 3D 预测软件一起提供完整的系统设计工具。
外壳由桦木胶合板制成,并涂有聚脲涂层,具有更长的耐用性和天气保护。它还提供许多专用配件。
概述
• 大功率输出 |
• 集成数字处理器(64 位/96 KHz) |
• 用于心形应用的前后音频和电源连接器 |
• 桦木胶合板的人体工程学设计和聚脲饰面 |
• 2.8 英寸 IPS 显示屏,带多功能操纵杆控制 |
• 可堆叠和可飞的标准或心形配置 |
单击此处 了解 DSP 模块配置
应用场合:
→ 巡回安装和固定安装 |
→ 体育场馆 |
→ 礼拜堂 |
→ 俱乐部设施 |
→ 剧院 |
→ 音乐厅和礼堂 |
→ 可作为CLS-28和CLS-212的低频扩展 |
说明书
单元 |
LF 双18″钕磁铁单元。4.5″分绕铜质音圈,两侧均经过防水锥体处理。铝解调环,低失真。1700 W (AES) |
频率范围 |
30 Hz – 100 Hz( 预设 100 Hz) |
覆盖角度 |
准全向 |
声压值 |
136 / 142 dB Peak |
功率 |
6000W D类带开关电源和PFC |
音频处理器 |
内置Lynx处理器DSPB-FL。 |
构造 |
低频反射式直接辐射式 |
控制 |
带有 2.8 英寸 IPS 和多功能操纵杆控制器的用户控制界面 |
连接控制 |
USB (DSP编程) |
输入 |
平衡/非平衡 卡农头模拟输入 |
标准电压 |
100 – 240V AC @ 50-60 Hz |
工作电压 |
85 – 264V 交流电 |
电源接口 |
16A Neutrik powerCON链路输出 |
外观 |
高抗水性黑漆 |
材料 |
15mm /18mm 桦木胶合板 |
规格 |
600 x 1200 x 770 mm(H × W × D) |
重量 |
81 Kg (178.5 lbs)   |
DSP 配置
DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标,您可进入以下功能界面:首页、设置、文件夹、配置和信息。请注意,每个机柜须通电才能操作设置。
如不做改变,显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例,每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
• 输入:你可以看到一个输入电平表。
• 输出:你有一个输出电平表 (0 dBu是放大器的峰值电平),可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益,阈值,静音和延迟输入。
你也可以设置一个高通滤波,改变滤波器的类型,频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号,序列号,DSP固件和硬件版本,放大器模块型号与硬件版本,以及加速器的状态。
观看下面的教程,理解它是如何工作的:
更多功能
CLS-218S 硬件
CLS-218S 配件

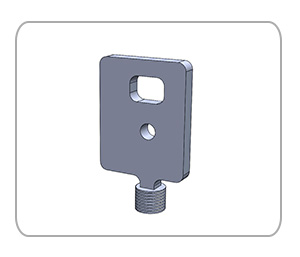

ST-SVCLS/M20
连接 SV-CLS10 或 SV-CLS20 飞架和 M20 板的套件

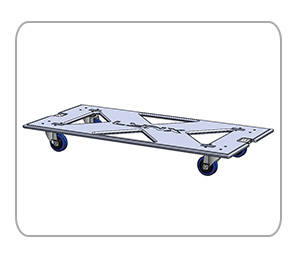

CA-CLS218S
用于 CLS-218S 的可拆卸前运输小车

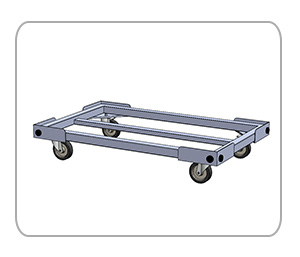

CA-CLS218S/2
用于 2 个 CLS-218S 的小车
FD-CLSSUBNL
CLS-118S / CLS-121S / CLS-218S 防雨罩
FD-CLS218S
CLS-218S用尼龙保护罩
FD-2CLS218S
用于 2 个 CLS-218S 的尼龙保护罩
FD-3CLS218S
3个CLS-218S的尼龙保护罩
