CLS-118S
CLS 系列
直接辐射配置的低音炮;
紧凑和强大的自供电（3000 W D 类，带 PFC）采用直接辐射配置的 DSP 集成低音炮。18”（4.5”音圈）钕换能器。
被动版本CLS-118SP
描述
CLS-118S 是一款高输出、强大的低音炮，旨在与同轴 CLS-28 线阵列模块一起使用。
它使用一个低失真 18 英寸（4.5 英寸分体绕组铜音圈）定制扬声器，带有双硅蜘蛛网，具有至佳顺应性，通风音圈可降低功率压缩，铝解调环可实现低失真。
由于集成了前后电源连接器，它既可用作标准低音单元，也可轻松配置为心形配置，可实现隐蔽安装，而集群前部没有任何可见的电缆。特别设计的强内部木质加强件可减少不必要的振动，减少任何噪音，降低失真并提供清晰的声音。同时，低音端口设计有喇叭口，以减少声波路径中尖锐边缘引起的任何湍流。
带 PFC（功率因数校正）的 3000W D 类放大器提供的效率和系统性能，同时显着降低功耗。通过热保护、短路保护和过载保护，系统模块可提供的声音性能。再加上我们的新一代 64 位/96KHz 处理器，系统电子设备不仅得到了保护，而且得到了至佳的声音性能。
我们的DSP由 Lynx Pro Audio 工程师内部设计，提供数字处理方面的至新进展，提供线性相位和频率响应。至新的 32 位/96KHZ AD/DA 转换器使该系统成为市场上至先进和创新的线阵列之一。
一个 2.8 英寸 IPS 用户界面位于机箱的后面板上，并具有多功能操纵杆控制，使用户能够控制、选择和/或调整参数，例如箱体预设、增益、延迟和输入 EQ（参见用户手册）。
两个以太网端口使系统可以通过 OCS 平台进行控制，以便更轻松地对齐、监控和处理阵列，并与新的 Rainbow 3D 预测软件一起提供完整的系统设计工具。
外壳由桦木胶合板制成，并涂有聚脲涂层，具有更长的耐用性和天气保护。它还提供许多专用附件和 4 点索具系统，其中包括 2 个前部自动升板和 2 个后部点，使 10 个 CLS-118S 机柜能够以单个阵列或与 CLS-28 一起吊挂。
概述
|
• 大功率输出 |
|
• 集成数字处理器（64 位/96 KHz） |
|
• 用于心形应用的前后音频和电源连接器 |
|

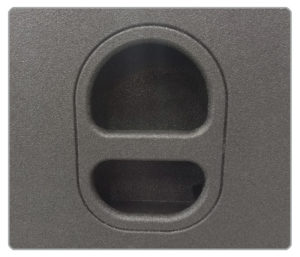

• 桦木胶合板的人体工程学设计和聚脲饰面 |
|
• 2.8 英寸 IPS 显示屏，带多功能操纵杆控制 |
|
• 可堆叠和可飞的标准或心形配置 |
单击此处 了解 DSP 模块配置
应用场合:
| → 巡回安装和固定安装 |
| → 体育场馆 |
| → 礼拜堂 |
| → 俱乐部设施 |
| → 剧院 |
| → 音乐厅和礼堂 |
| → 可作为CLS-28的低频扩展 |
说明书
|
单元 |
LF 18″钕磁铁单元。4.5″分绕铜质音圈，两侧均经过防水锥体处理。铝解调环，低失真。1700 W (AES) |
|
频率范围 |
30 Hz – 100 Hz( 预设 100 Hz) |
|
覆盖角度 |
准全向 |
|
声压值 |
131 / 137 dB Peak |
|
功率 |
3000W D类带开关电源和PFC |
|
音频处理器 |
内置Lynx处理器DSPB-FL。 |
|
构造 |
低频反射式/直接辐射式 |
|
控制 |
带有 2.8 英寸 IPS 和多功能操纵杆控制器的用户控制界面 |
|
连接控制 |
USB (DSP编程) |
|
输入 |
平衡/非平衡 卡农头模拟输入 |
|
标准电压 |
100 – 240V AC @ 50-60 Hz |
|
工作电压 |
85 – 264V 交流电 |
|
电源接口 |
16A Neutrik powerCON链路输出 |
|
外观 |
高抗水性黑漆 |
|
材料 |
15mm /18mm 桦木胶合板 |
|
规格 |
600 × 613 × 770 mm(H × W × D)/ 带插针 609 × 613mm(H × W) |
|
重量 |
58 Kg (127.8 lbs)   |
DSP 配置

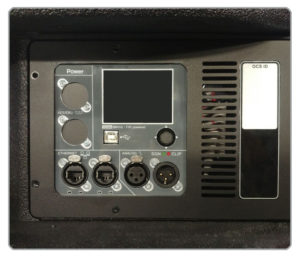

DSP模块配置面板
您会发现机柜的后面板的数字控制区域。您可通过屏幕下方的旋钮配置内部DSP的基本调整。
移动旋钮选择屏幕左侧的图标，您可进入以下功能界面：首页、设置、文件夹、配置和信息。请注意，每个机柜须通电才能操作设置。
如不做改变，显示将自动变暗。按下旋钮就可以再次进入设置。
下面的屏幕只是一个示例，每个机柜可能略有不同。
首页
在主界面可以看到机柜的输入与输出情况。
• 输入：你可以看到一个输入电平表。
• 输出：你有一个输出电平表 (0 dBu是放大器的峰值电平)，可以检查压缩器和控制动态活动。
设置
这个面板允许你改变增益，阈值，静音和延迟输入。
你也可以设置一个高通滤波，改变滤波器的类型，频率和阶数。
文件夹
文件夹显示预设的名称及其描述。
使用旋钮可以改变预设。
配置
该界面用于配置以太网。您可以选择自动或手动。您还可以配置屏幕保护程序。
这里是输入选项。可以为通道1或通道2选择模拟或AES3。
信息
至后一屏显示机柜各部件的基本信息。
在这里您可以看到机柜型号，序列号，DSP固件和硬件版本，放大器模块型号与硬件版本，以及加速器的状态。
观看下面的教程，理解它是如何工作的：
更多功能
CLS-118S 硬件
CLS-118S 配件

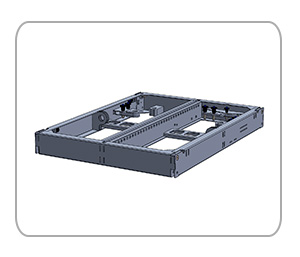

SV-CLS10
用于 16 个 CLS-28 或 CLS-118S 的飞行框架。
至大600公斤。
SC-CLS28/118S
用于 CLS-28 和 CLS-118S 的连接系统

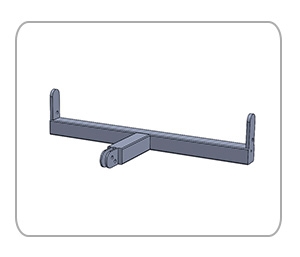

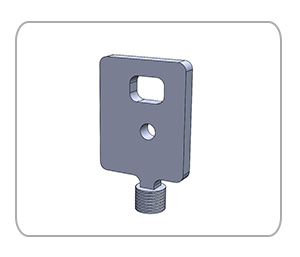

ST-SVCLS/M20
连接 SV-CLS10 或 SV-CLS20 飞架和 M20 板的套件

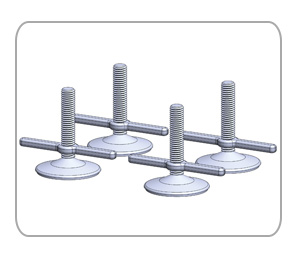

ST-CLSKIT
4个 用于 SV-CLS10 的地面堆栈稳定器

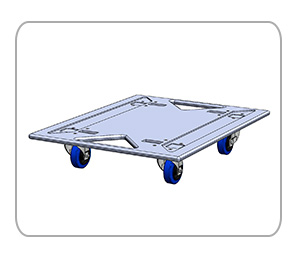

CA-CLS118S
可拆卸前运输小车

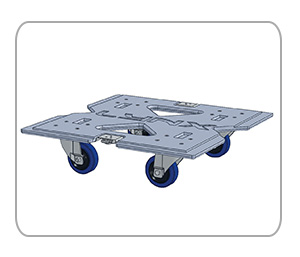

CA-CLS118S/2
用于 2 个 CLS-118S 的小车
FD-CLS118S
用于 CLS-118S 的尼龙保护罩与 CA-CLS118S
FD-2CLS118S
用于 2 个 CLS-118S 和1个 CA-CLS118S/2 的尼龙保护罩
FD-CLSSUBNL
CLS-118S / CLS-121S / CLS-218S 防雨罩
FC-SVCLS10
用于运输 2 个 SV-CLS10、电缆和附件的航空箱

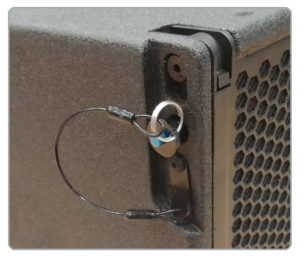

BALL-PSR0820
用于 CLS-28 机柜和 CLS-118S 的带螺纹球销
