CLS-28

CLS 系列

DSP集成同轴线阵列;

紧凑和强大的三分频、自供电（2800 W D 类，带 PFC）、DSP 集成同轴线阵列；双高功率 8" 钕换能器和独特的 8" 双振膜同轴平面波驱动器。

被动版本CLS-28P

描述

CLS-28 是一款高输出、紧凑和强大的三分频、自供电、DSP 集成、对称同轴线阵音箱，专为中型巡回演出和固定安装而设计。

它使用两个低失真 8" （2.5" DUO 铜音圈）定制扬声器用于低频，采用 Malt Cross 冷却技术、FEA 优化的钕磁路、铝解调环和防水锥体。

对于中/高频，它使用超轻 8" 双振膜同轴平面波驱动器。独特的音圈技术采用轻质铜包铝线，缠绕在 Kapton 成型器的内外，以优化散热，显着提高驱动器的声音输出和可靠性，同时至大限度地减少功率压缩。

较大的环形中音振膜覆盖了 550Hz 和 6.3KHz 之间的频率范围，具有平滑的线性响应。用于高频的超轻环形振膜在 6.3KHz 至 22Khz 范围内提供的瞬态响应和高效率。两个子系统合二为一，每个驱动器覆盖较小的频率范围，以提高功率处理能力、高动态和低失真，并提供的相位相干性和时间对齐，而不会出现多源干扰问题。得益于中频扩展的低带宽 (550Hz)，CLS-28 能够提供 100° 水平恒定指向性覆盖模式。

带有 PFC（功率因数校正）的 2800W 两通道D 类放大器提供的效率和系统性能，同时显着降低功耗。通过热保护、短路保护和过载保护，系统模块可提供的声音性能。再加上我们的新一代 64位/96KHz 处理器，系统电子设备不仅得到了至大的保护，而且得到了至佳的声音性能。

我们的DSP由 Lynx Pro Audio 工程师内部设计，提供了数字处理方面的新进展，例如提供线性相位和频率响应的 FIR 滤波器。带来原始音质的新32位/96KHZ AD/DA 转换器使该系统成为市场上先进和创新的线阵列之一。

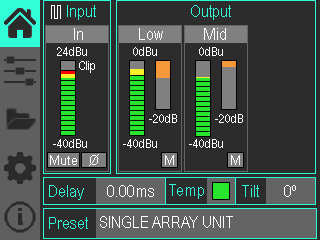

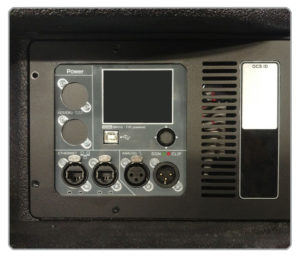

一个 2.8 英寸 IPS用户界面位于机箱的后面板上，并具有多功能操纵杆控制，使用户能够控制、选择和/或调整参数，例如箱体预设、增益、延迟和输入 EQ（参见用户手册）。两个以太网端口使系统可以通过 OCS 平台进行控制，以便更轻松地对齐、监控和处理阵列，并与新的 Rainbow 3D 预测软件一起提供完整的系统设计工具。

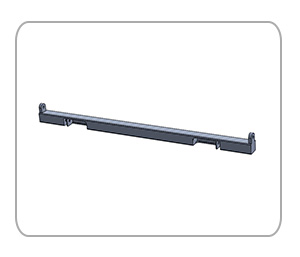

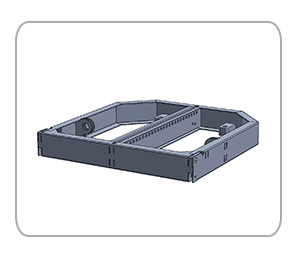

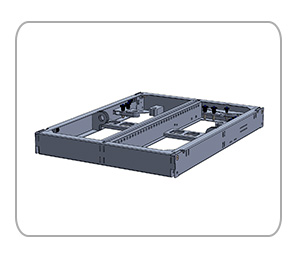

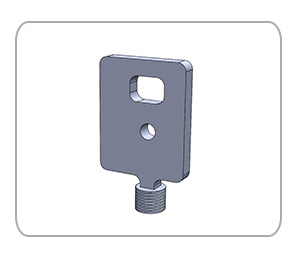

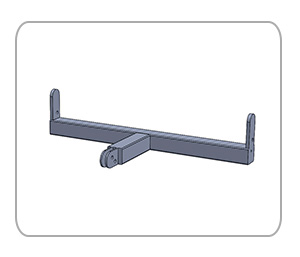

外壳由桦木胶合板制成，并涂有聚脲涂层，具有更长的耐用性和天气保护。它还提供许多专用配件，包括 2 个前部自动升起板和 1 个中部/后部点的 3 点索具系统使 16 个 CLS-28 能够以单个阵列吊挂。该系统还可以进行装配和倾斜，更容易设置，而无需单独提升每个音箱。



概述

• 出色的功率比
• 独特的 8 英寸双振膜平面波驱动器
• 单个单元的声学耦合以创建几乎连续的线源和相位相干性
• 扩展带宽（65 Hz – 22 KHz）
• 集成数字处理器（64 位/96 KHz），带 FIR 线性相位滤波
• 时间对齐，避免多源干扰问题
• 桦木胶合板的人体工程学设计和聚脲饰面
• 2.8 英寸 IPS 显示屏，带多功能操纵杆控制

单击此处 了解 DSP 模块配置

N

应用场合:

→ 巡回安装和固定安装
→ 体育场馆
→ 礼拜堂
→ 俱乐部设施
→ 剧院
→ 音乐厅和礼堂
→ 可作为CLS-212的补充

在哪里购买

说明书

单元	LF 2 × 8″(2.5″DUO双层进/出铜音圈)，两侧均经过防水锥体处理，钕磁铁，1000W(AES)； MF/HF 8″ 双振膜同轴平面波导驱动器； -中：3.5″(90毫米)音圈，150 W(AES)； -高：1.5英寸(44.4毫米)音圈，80 W(AES)
频率范围	65 Hz – 22 KHz
水平覆盖	100°
垂直覆盖	单体10°
声压值	135 dB / 141 dB Peak
功率	2800W D级带开关电源和PFC 低频功放：1 × 1400W 中高频功放：1 × 1400W
音频处理器	内置Lynx处理器DSPB-FL。 96 KHz / 64bit双精度，具有FIR滤波器的DSP。高性能32bit 96 KHz AD/DA转换器120dB
分频	数字：FIR滤波器550Hz 无源：6.3 KHz
控制	带有 2.8″ IPS 和多功能操纵杆控制器的用户控制界面
连接控制	USB (DSP编程) 双以太网接口，在线控制系统
输入	平衡/非平衡卡农头模拟输入 AES / EBU数字输入可选
标准电压	100 – 240V AC @ 50-60 Hz
工作电压	85 – 264V AC
电源接口	16A Neutrik powerCON链路输出
外观	高抗水性黑漆
材料	15mm 桦木胶合板
规格	254.5 × 600 × 480 mm (H × W × D)/ 带插针 613.55 mm(W)
重量	27 kg (59.5 lbs)
箱体间角度调整	0°至10°，以1度为增量
