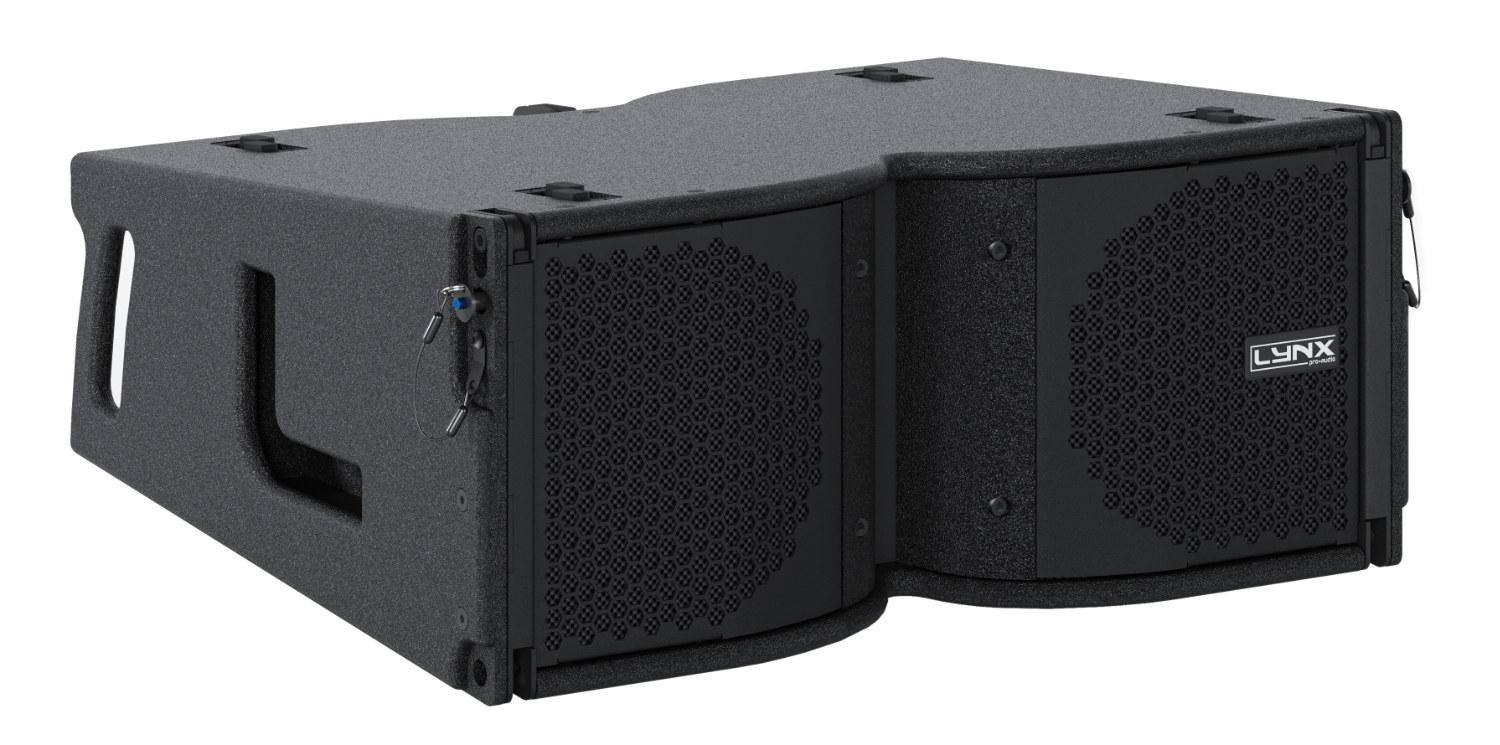

CLS-28P
CLS 系列
双放大同轴线阵列
极其紧凑且功能强大的 3 分频双放大同轴线阵列元件。双大功率 8 英寸钕换能器和独特的 8 英寸双振膜同轴平面波驱动器。
描述
CLS-28P 是一款高输出、极其紧凑且功能极其强大的 3 分频双放大对称同轴线源元件，专为中型巡演和固定安装而设计。
它使用两个低失真 8 英寸（2.5 英寸 DUO 铜音圈）低频定制扬声器，采用独家 Malt Cross 冷却技术、FEA 优化的钕磁铁电路、铝制解调环和防水锥体。
对于中/高频，它使用超轻的 8 英寸双振膜同轴平面波驱动器。独特的音圈技术采用轻质铜包铝线，缠绕在 Kapton 成型机的内外，以改善散热，显着提高驱动器的声学输出和可靠性，同时最大限度地减少功率压缩。
更大的环形中频振膜覆盖 550Hz 至 6.3KHz 之间的频率范围，具有平滑的线性响应。用于高频的超轻环形振膜提供出色的瞬态响应，在 6.3KHz 至 22Khz 范围内具有非常高的效率。将两个子系统合二为一，每个驱动器覆盖更小的频率范围，以提高功率处理能力、高动态和极低失真，并提供出色的相位相干性和完美的时间对准，而不会出现多源干扰问题。得益于中频扩展的低频带 （550Hz），CLS-28P 能够提供无与伦比的 100º 水平恒定方向性覆盖模式。
根据配置的不同，系统使用 GTX 系列 4 通道、极高功率电平放大器进行放大，具有出色的高效率。它们配备了具有高性能 96kHz DSP 处理功能的优质 FIR-DSP 和带有触摸屏用户界面的大型 IPS 显示屏。
GTX 系列的设计中实施了高级音频电源控制管理。这使用户能够通过 DSP 配置通道之间的功率分配，从而使他们能够根据需要仅通过一个通道获得最大功率。还提供可选的网络 AES67 和 AES3 数字输入。
外壳由优质桦木胶合板制成，并涂有聚脲涂层，具有更长的耐用性和防风雨保护。它还提供许多专用配件，3点索具系统包括2个前自动上升板和1个中心/后点，使16个CLS-28P机柜能够在一个阵列中飞行。该系统还可以在缩回位置进行索具和调整角度，从而更容易设置，而无需单独抬起每个机柜。
概述
• 出色的功率尺寸比 | ||||
• 独特的8英寸双振膜平面波驱动器 | ||||
• 各个单元的声学耦合，以创建几乎连续的线源和相位相干性 | ||||
• 扩展带宽（55 Hz – 22 KHz） | ||||
• 完美的时间对齐，避免多源干扰问题 | ||||
• 桦木胶合板的人体工程学设计和聚脲饰面 |
应用场合:
| → 巡回安装和固定安装 | |
| → 体育场馆 | |
| → 礼拜堂 | |
| → 俱乐部设施 | |
| → 剧院 | |
| → 音乐厅和礼堂 | |
| → 可作为CLS-212的补充 |
说明书
单元 | LF 2 × 8″(2.5″DUO双层进/出铜音圈)，两侧均经过防水锥体处理，钕磁铁，1000W(AES)； |
频率范围 | 65 Hz – 22 KHz |
水平覆盖 | 100° |
垂直覆盖 | 单体10° |
声压值 | 135 dB / 141 dB Peak |
功率 | 2800W D级带开关电源和PFC |
音频处理器 | 内置Lynx处理器DSPB-FL。 |
分频 | 数字：FIR滤波器550Hz |
控制 | 带有 2.8″ IPS 和多功能操纵杆控制器的用户控制界面 |
连接控制 | USB (DSP编程) |
输入 | 平衡/非平衡 卡农头模拟输入 |
标准电压 | 100 – 240V AC @ 50-60 Hz |
工作电压 | 85 – 264V AC |
电源接口 | 16A Neutrik powerCON链路输出 |
外观 | 高抗水性黑漆 |
材料 | 15mm 桦木胶合板 |
规格 | 254.5 × 600 × 480 mm (H × W × D)/ 带插针 613.55 mm(W) |
重量 | 27 kg (59.5 lbs) |
箱体间角度调整 | 0°至10°，以1度为增量 |
更多功能
CLS-28P 配件
 | SV-CLS10型 用于 16 架 CLS-28 或 8 架 CLS-118S 的飞行架。 |
 | SC-CLS28/118S CLS-28 与 CLS-118S 的连接系统 |
 | SC-CLS212/28 CLS-212 或 CLS-210 与 CLS-28 的连接系统 |
 | ST-SVCLS/M20 套件，用于连接 SV-CLS10 或 SV-CLS20 飞架和 M20 板 |
 | ST-CLS10KIT 4 x 用于 SV-CLS10 的地面堆叠稳定器 |
 | FD-CLS28NL CLS-28 防 雨罩 |
 | FC-4CLS28 用于运输 4 个 CLS-28 的飞行箱 |
| FC-SVCLS10 用于运输 2 个 SV-CLS10、电缆和配件的飞行箱 |
 | BALL-PSR0820R CLS-28 机柜和 CLS-118S 带螺纹球销 |
 | POWERRACK10 运输架 10 台 |
