CLS-212P
CLS 系列
无源同轴线阵列
极其紧凑且功能极其强大的 3 分频双放大同轴线阵列元件。双大功率 12 英寸钕换能器和两个独特的 6.5 英寸双振膜同轴平面波驱动器。
描述
CLS-212P 是一款高输出、极其紧凑且功能极其强大的 3 分频双放大对称同轴线源元件，专为中型巡演和固定安装而设计。
它使用两个低失真 12 英寸（4 英寸 DUO 铜音圈）定制扬声器用于低频，采用独家 Malt Cross 冷却技术、FEA 优化的钕磁铁电路、铝制解调环和防水锥体。
对于中/高频，它使用 2 个超轻 6.5 英寸双振膜同轴平面波驱动器。独特的音圈技术采用轻质覆铜铝线，缠绕在 Kapton 成型机的内外，以改善散热，显着提高驱动器的声学输出和可靠性，同时最大限度地减少功率压缩。更大的环形中频振膜覆盖 500Hz 至 6.3KHz 之间的频率范围，具有平滑的线性响应。用于高频的超轻环形振膜提供出色的瞬态响应，效率非常高，从 6.3KHz 到 22Khz。
两个子系统合二为一，每个驱动器覆盖较小的频率范围，以提高功率处理能力、高动态和极低失真，并提供出色的相位相干性和完美的时间对齐，而不会出现多源干扰问题。得益于中频扩展的低频带 （500Hz），CLS-212P 能够提供无与伦比的 100º 水平恒定指向性覆盖模式。
根据配置的不同，系统使用 GTX 系列 4 通道、极高功率电平放大器进行放大，具有出色的高效率。它们配备了具有高性能 96kHz DSP 处理功能的优质 FIR-DSP 和带有触摸屏用户界面的大型 IPS 显示屏。
GTX 系列的设计中实施了高级音频功率控制管理。这使用户能够通过 DSP 配置通道之间的功率分配，从而使他们能够根据需要仅通过一个通道获得最大功率。可选的网络 AES67 和 AES3 数字输入也可用。
外壳由优质桦木胶合板制成，并涂有聚脲涂层，具有更长的耐用性和防风雨性。它还提供许多专用配件，3点索具系统包括2个前自动上升板和1个中心/后点，使16个CLS-212P机柜能够在一个阵列中飞行。该系统还可以在缩回位置进行索具和调整角度，使设置更加容易，而无需单独抬起每个机柜。
概述
• 出色的功率比 | |
• 独特的 6.5 英寸双振膜平面波驱动器 | |
• 单个单元的声学耦合以创建几乎连续的线源和相位相干性 | |
• 扩展带宽（60 Hz – 22 KHz） | |
• 集成数字处理器（64 位/96 KHz），带 FIR 线性相位滤波 | |
• 时间对齐，避免多源干扰问题 | |
• 桦木胶合板的人体工程学设计和聚脲饰面 | |
• 2.8 英寸 IPS 显示屏，带多功能操纵杆控制 |
单击此处 了解 DSP 模块配置
应用场合:
| → 巡回安装和固定安装 |
| → 体育场馆 |
| → 礼拜堂 |
| → 俱乐部设施 |
| → 剧院 |
| → 音乐厅和礼堂 |
说明书
单元 | LF 2 × 12″(DUO双层进/出铜音圈)，两侧均经过防水锥体处理，钕磁铁，1400W(AES)； |
频率范围 | 60 Hz – 22 KHz |
水平覆盖 | 100° |
垂直覆盖 | 单体10° |
声压值 | 142 dB / 148 dB Peak |
功率 | 6000W D级带开关电源和PFC |
音频处理器 | 内置Lynx处理器DSPB-FL。 |
分频 | 数字：FIR滤波器550Hz |
控制 | 带有 2.8″ IPS 和多功能操纵杆控制器的用户控制界面 |
连接控制 | USB (DSP编程) |
输入 | 平衡/非平衡 卡农头模拟输入 |
标准电压 | 100 – 240V AC @ 50-60 Hz |
工作电压 | 85 – 264V AC |
电源接口 | 16A Neutrik powerCON链路输出 |
外观 | 高抗水性黑漆 |
材料 | 15mm 桦木胶合板 |

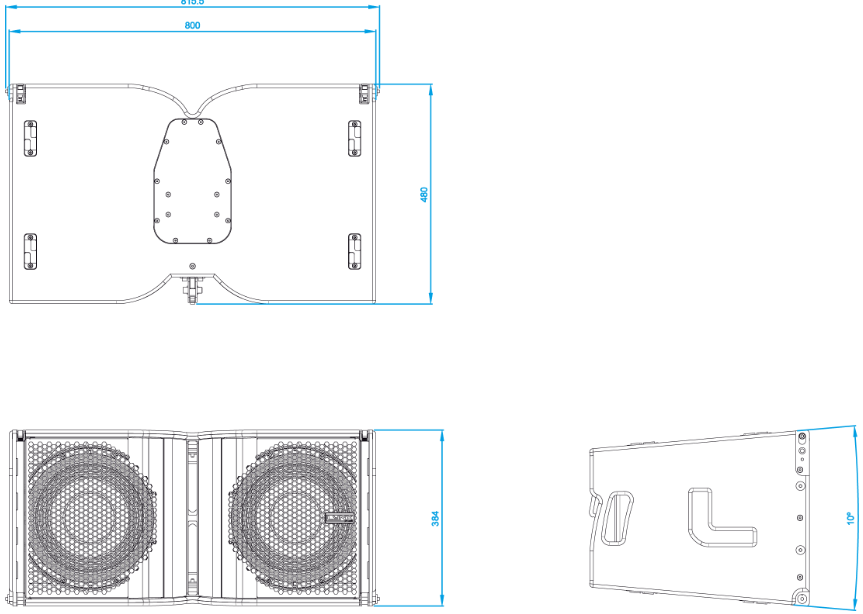

规格 | 384 x 800 x 480 mm (H × W × D)/ 带插针 815.5 mm(W) |
重量 | 47 Kg (103.6 lbs) |
箱体间角度调整 | 0°至10°，以1度为增量 |
更多功能
CLS-212P 硬件
CLS-212P 配件
 | SV-CLS20型 用于 16 架 CLS-212 或 CLS-210 或 10 架 CLS-121S 的飞行架。 |
 | SC-CLS212/121S CLS-212 或 CLS-210 与 CLS-28 的连接系统 |
 | SC-CLS212/28 型 CLS-212 或 CLS-210 与 CLS-28 的连接系统 |
 | ST-SVCLS/M20 型 用于连接 SV-CLS10 或 SV-CLS20 飞架和 M20 板的套件 |
 | CA-4CLS212型 4 CLS-212 运输小车
|
 | ST-CLS20KIT 4 x 地面电堆稳定器，用于 SV-CLS20 |
 | FC-SVCLS20 用于运输 2 个 SV-CLS20、电缆和附件的飞行箱
|
 | FD-4CLS212型 尼龙保护罩，适用于 4 个 CLS-212 和 CA-4CLS212 |
 | FD-CLS212NL CLS-212防雨罩 |
 | 球PSR0820R CLS-212/CLS-210/CLS-28/CLS-118S/CLS-121S用带螺纹球销 |
